这样的敷铜绿油开窗+镀金怎么用PADS画出来
时间：10-02
整理：3721RD
点击：

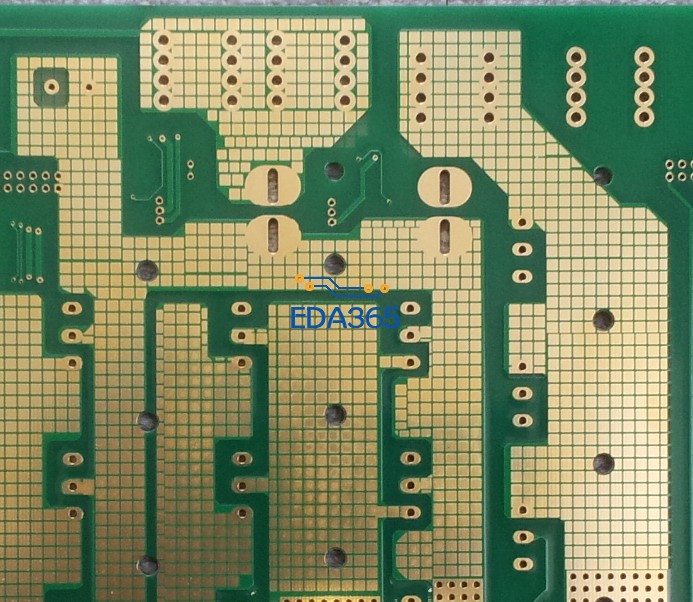

这是一块大功率的PCB板，铜厚4oz，敷铜的铜皮是完整的，阻焊层露出像鳞片格子一样的形状，镀上金。请问在PADS中是怎么画出来的
有没有脚本辅助完成

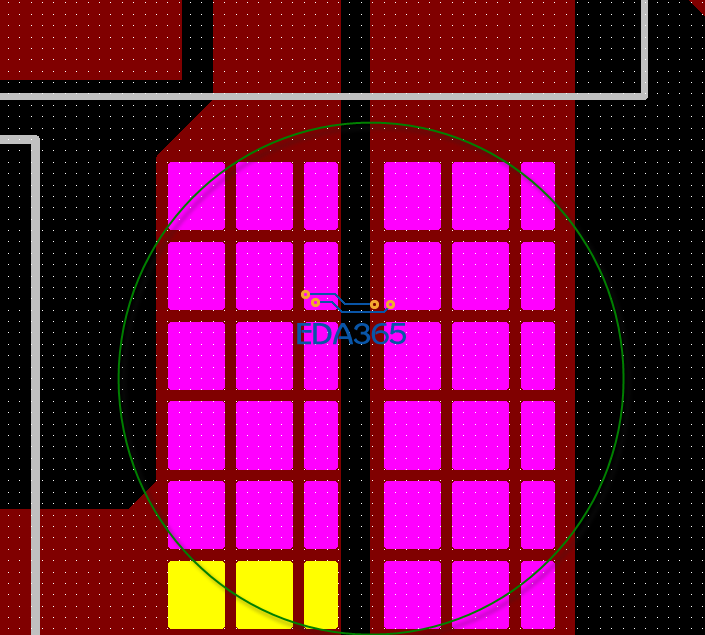

直接在solder mask top层画一个正方形的copper,然后复制，粘贴，，，粘贴
有没有类似自动填充功能的脚本来代替这种重复劳动
当你面对复杂的板子时，你就会爱上这些重复劳动。
楼上是正解
PCB设计就是要有耐心的工作，细致和细心。
这个应该不是什么复杂的事情，嘿嘿！
