一个元件在原理图上可以分开两个部分是怎么做到的?  多谢!

时间:10-02 整理:3721RD 点击:
  一个元件在原理图上可以分开两个部分是怎么做到的?  多谢!

在此之前肯定是需要新建CAE封装的,之后把CAE封装导入PART里面,形成原理图封装。

第一步 选择Edit Electrical

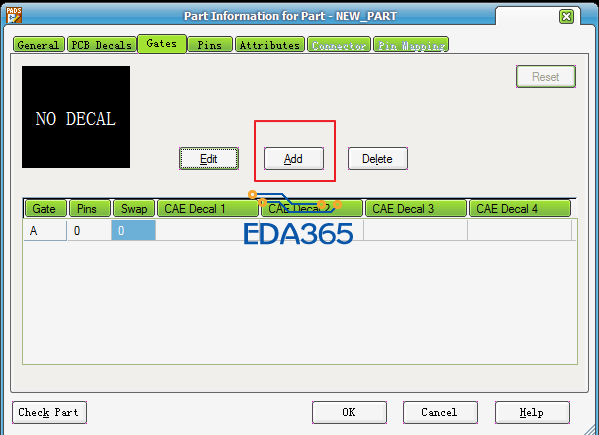

第二步 选择Gate 单击“Add”


第三步 选择CAE Decal


学习啦~

2楼正解,CAE封装一定要建好,不然就是添加了,后面也会有一些问题存在

orcad新建元件时有这个功能的
