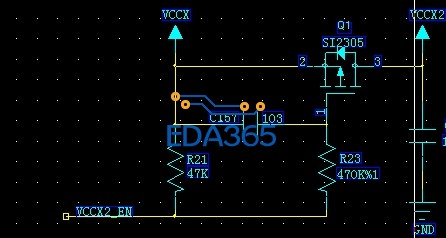

这个电路中的三极管是什么作用呢 vccx是不是大于vccx2 啊?
这就是电源开关，是MOS管
这是N沟道的MOS管，当VCCX2_EN为低电平时，MOS管导通，VCCX=VCCX2，当VCCX2_EN为高电平时，MOS管断开，整个系统由VCCX供电，VCCX2应该是接电池，这是个典型的充电电路，当有外电的时候，就用外电，没外电时，就由电池供电。
纠正下：是P沟道MOS管。
多谢 我就是对电源这一块的电路总是分析不好 有什么好方法能学好这一块吗?
路过了，学习了
学习了，多谢分享！
眼花了
开关作用，p沟mos管，当en控制端低电平mos管导通
