怎样用PADS画PCB板上的凹槽

时间:10-02 整理:3721RD 点击:
我用的是PADS9.3.
我想画一个PCB板,上面是铜层,然后在铜的这层画几个长条型的凹槽,然后把凹槽的铜挖掉,其他地方还是铜。
具体形状如图,
我想问画这个是不是直接用Layout画?还是先要用Logic画出来再转到Layout?
那些凹槽需要创建新的Decal吗?还是直接画形状就可以?
谢谢大家~~

1


可怜的娃
这种鬼东西很多种办法了
你可以画块铜皮再剪就行了
你也可以画禁止区再铺铜
你还可以把它做成个元件...

直接用Layout画。没有连线关系,不用Logic画出来再转到Layout。
那些凹槽可以创建新的Decal。但不用这么麻烦,直接画形状就可以了。可以把这个图当成一个PCB,如有文件能引人到pcb中就更好,如没有的话可以按其尺寸,用其外框作为板框。先用copper铜皮画外框,然后再用copper cut out按中间的凹槽尺寸画,这样就可以做出中间的那些凹槽,这样你需要的pcb板就完成了。
也可以用铜皮先画凹槽,然后把这些凹槽铜定义成keepout,然后沿着板框画copper pour灌铜。

也可以直接用2D线画

了解了,非常感谢~~

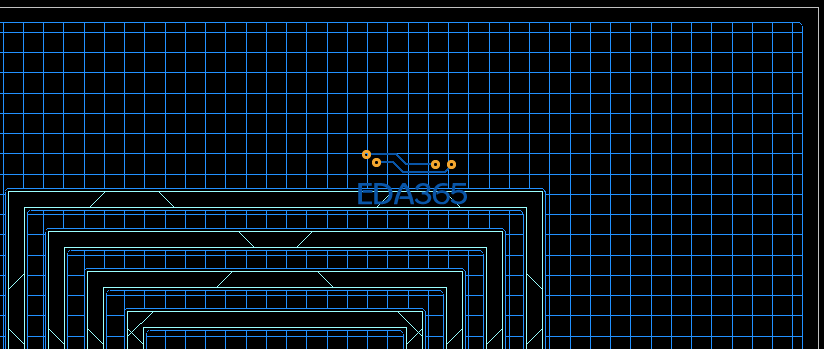

还有个问题想问大家,为什么我Flood之后是这样?为什么铜皮看上去是网格状的?到底需不需要Hatch?

还有个问题就是怎样把PADS倒出来的Gerber文件转换成.gbr文件 ?


老兄 你的格点 设置一下 设小一点就行了
