允许布线区域问题,

时间:10-02 整理:3721RD 点击:

请教下,PADS怎么设置允许布线区域,像ALLEGRO里面的ROUTKEEPIN 功能,谢谢

只听说过禁止布线区

pads不设置允许布线区域,只设置禁止布线

例如我在不规则 板框的 四周设置 0.8MM禁止布线区域,那要怎么操作。

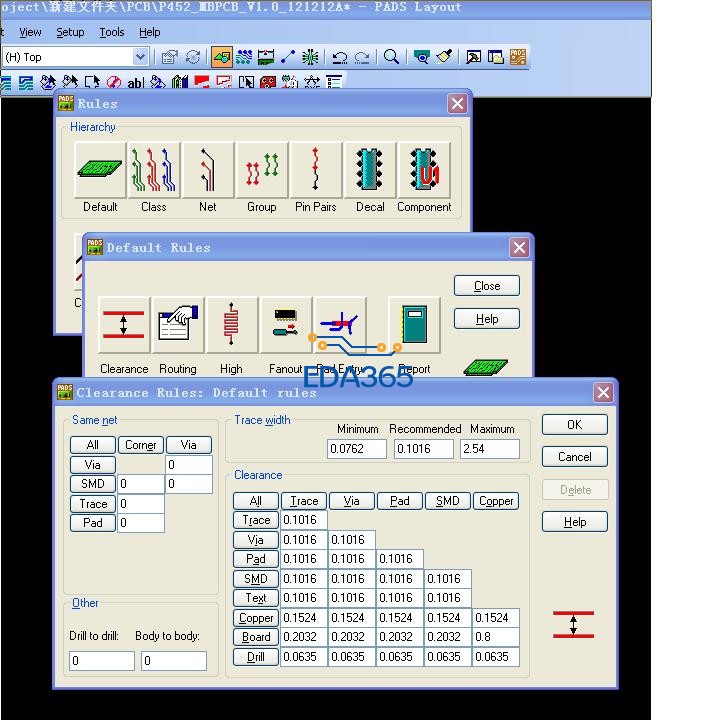

跟allegro不一样,allegero可以根据板框自动内缩0.8mm,但PADS要在规则设置里面把copper与outline的间距设为0.8mm


明白了,谢谢

我也学习了!谢谢@

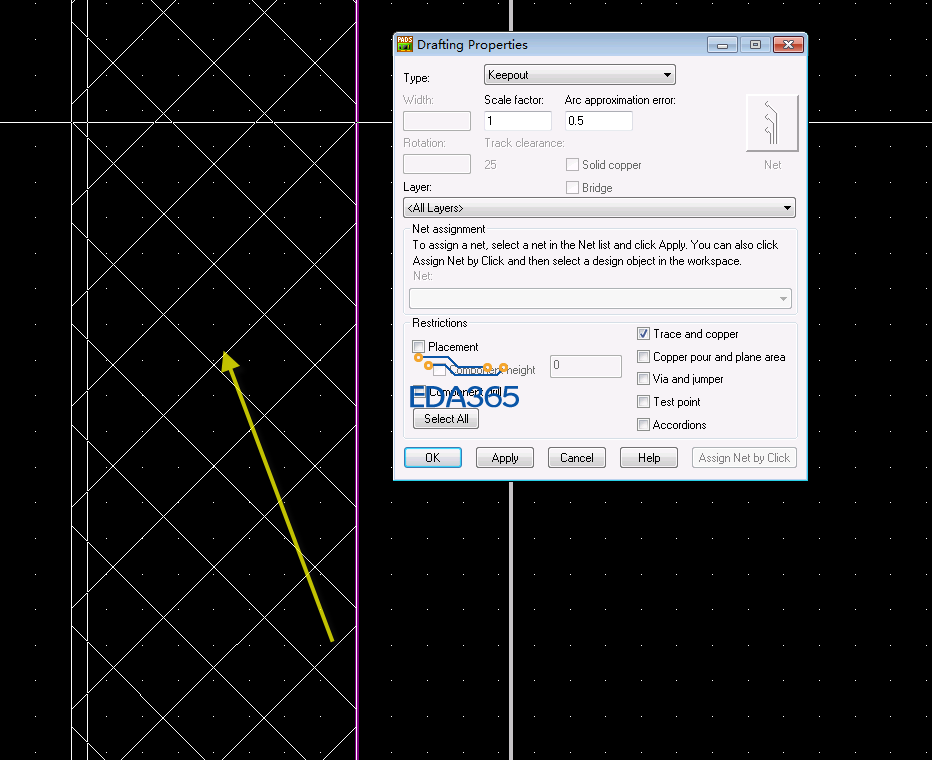

如果你要禁止走线,可以画个禁布区,禁止相应的项
