求助:PADS设计检查出错

时间:10-02 整理:3721RD 点击:
PCB设计完,规则检查,出现Error   1 Location 2096.06,617.2 Level 1
Distance between pads too small:
U21.63, U21.64 distance is 7.87, should be >= 8
可是规则设计PAD to PAD是6个mil,请问到底哪个地方出错?

无图无真相

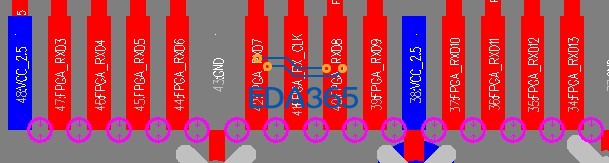

图片: file:///D:/Documents%20and%20Settings/Zhang%20Wei/Application%20Data/Tencent/Users/419404669/QQ/WinTemp/RichOle/04P7%25T3840NXJTFW1K$3KVH.jpg


方便就把PCB 文件发上来,从你图中看出规则没设好

你里面的那几条有颜色的网络规则需要重新定义一下,你的选中网络,再点击那几条电源网络和地网络,把规则重新定义一下就好了,这几条网络规则你单独设置过了,所以具有优先权

你可能有设置了net规则或者class规则,它们的优先级是大于default的。
或者你就直接将这些焊盘再改小1.5mil就行了

问题已解决。感谢大家的帮忙,确实是net设置了优先级。另请教jimmy老师,真正出现问题的是规则设置中SMD那栏出现问题,改成6mil就没问题,但是为什么PADS出错给出的解释了PAD to PAD 的间距太小。
