模拟地层和数字地铜皮显示不出来,cam中也显示不出来,抓头撞墙满地打滚..

时间:10-02 整理:3721RD 点击:
郁闷,这是为什么?电源层的地就能显示出来,在cam350中也能看到,为什么模拟地和数字地层显示不出来(cam350中也看不到),求各位大神大仙指点啊

还有  《目前最详细的PADS问题,新手们不要再发求助帖了 》中的各种连接打不开啊打不开

无文件,无真相,你这样说,别人也搞不清楚是怎么状况啊?最少截个图吧!

你没有描写清楚,也不截个图片,不要说什么大神,大仙,就是玉皇大帝来了也没有办法解决,

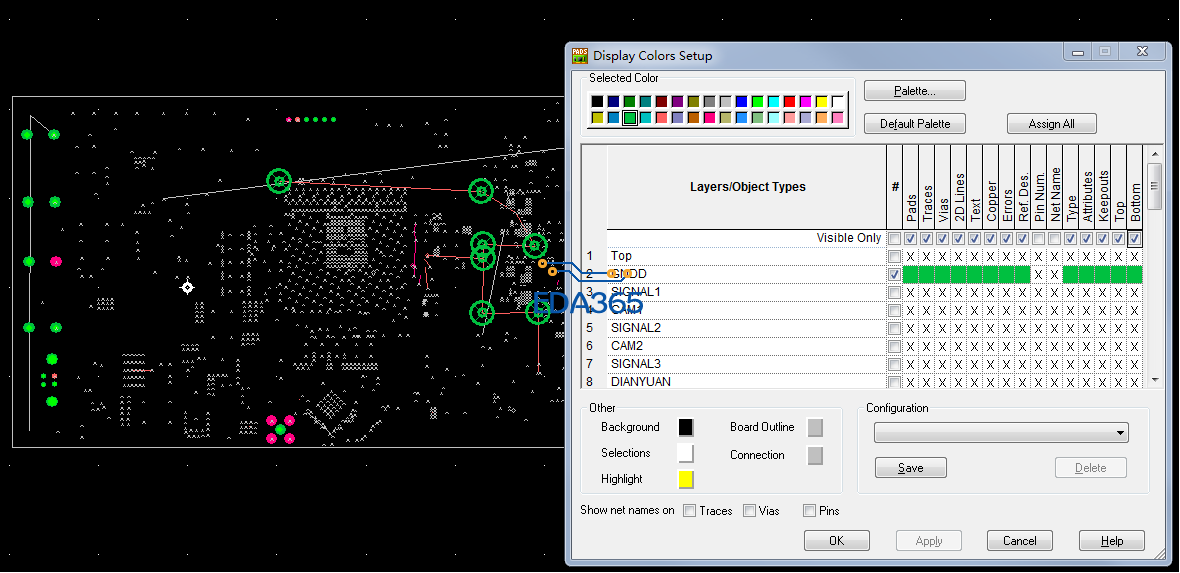

无图无真相,我来发图:GNDD.png是 GNDD数字地层,颜色设置成了绿色,但是 没有看到地层

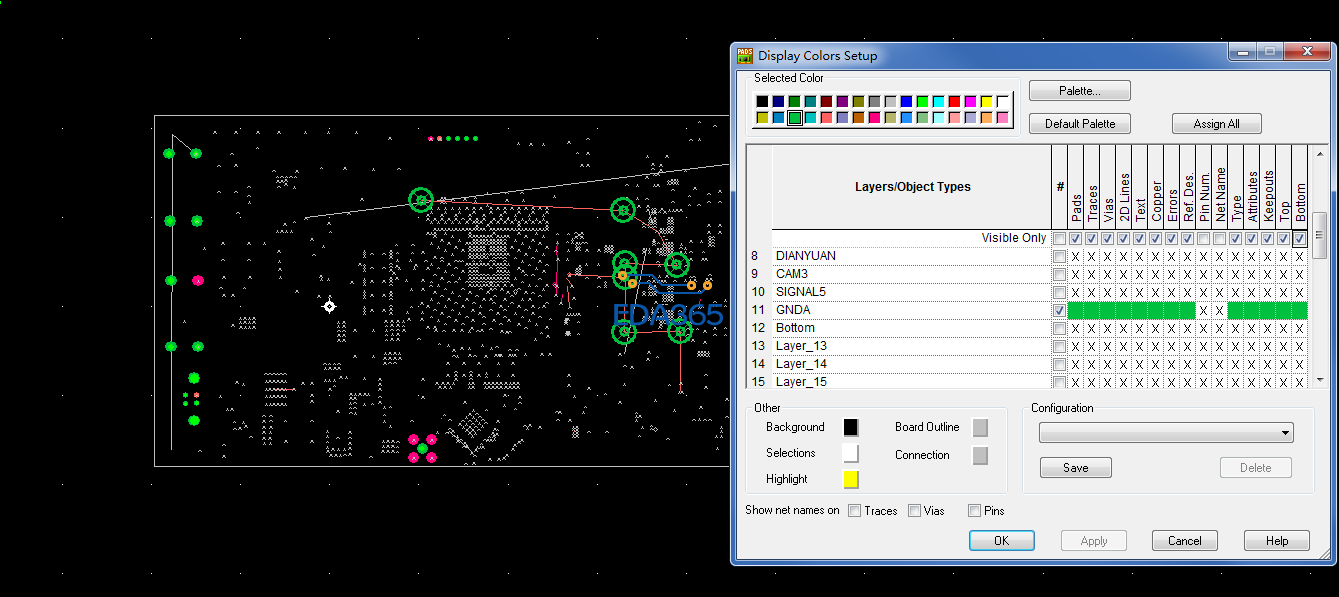

接下来是 GNDA.png 是 GNDA模拟地层,颜色还是绿色,依然看不到铜皮
在先来就是 DIANYUAN.png,是电源层啊,可以看到铜皮,为什么这样子?
为什么只有电源层看到铜皮了,其他两个地层看不到铜皮?

数字地


模拟地


电源层


你的地层是分配给了NoPlane, 还是CAMPlane,还是SplitMixed.如图1.还有你的灌铜属性是怎样设置的,如图2.
