PADS如何只针对板框上一个直角做倒角
时间：10-02
整理：3721RD
点击：
现在只能做出整体做倒角的效果.不知道单独某一直角如何操作
如果板框比较规则，最快的方法就是选中整个板框，右键 ADD MITERS，在弹出来的对话框中输入要倒角的数值，然后把不要的角删掉delete miters
如果不规则，需要将板框转换成2D line,选中需要倒角的两个线，右键 select shape，然后再右键，弹出的对话框中选择ADD MITERS,在弹出来的对话框中输入要倒角的数值，就OK了
我也看不太懂，能图形并茂就太好了，谢谢！
选中某一直角的交点，右键，add miter
CAD改了导进去。
ok很详细多谢！
这样操作是整个outline都倒角
虽说是个方法,但是个人感觉比较麻烦
路过

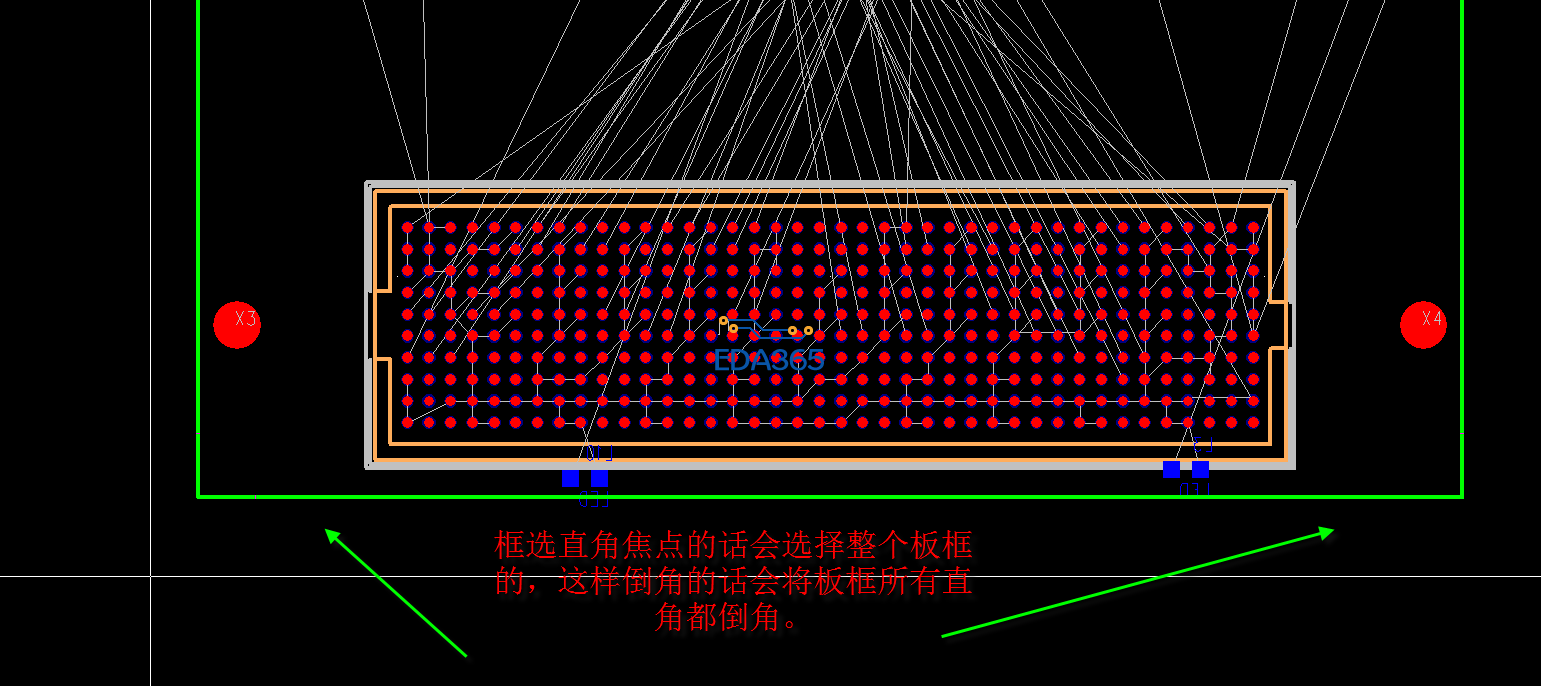

选择边框直角交点时，用鼠标点击交点即可，不要框选板框，框选直角交点的话会选择整个边框的。然后右键 Add Mitter
原来是这样操作,多谢！
學習學習了！
