导网表时,封装倒不进去

时间:10-02 整理:3721RD 点击:

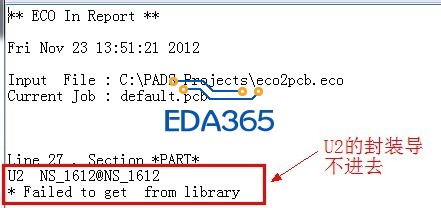

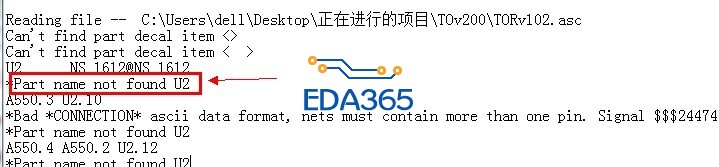

如上图,原理图导网表进PCB时,U2的封装倒不进去,不知何故,求大神赐教

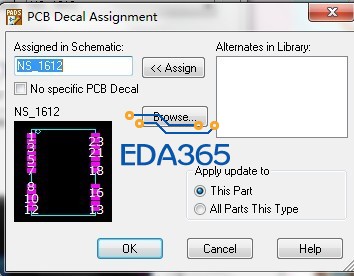

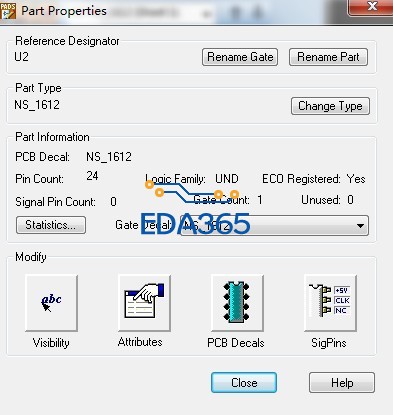

下图为U2的封装





U2没有封装,重新编辑下元件

呃,GPS模块?

手动加进去。

嗯,是啊

编辑了啊,还是这样呢

存在非法字符

这个,这个,好像没有啊

你的Part有问题了,你看你的图右边都没有封装的名了,只是显图还在,从新生成一个Part或认真检查

在原理图中选择这个器件,右键Save to Library

已经试过了,还是一样哦

应该是PCB封装库没有,先确定NS_1612的封装是否在PCB库里面?没有的话先加进去或重新做一个然后再指定封装.

请确认你个封装的Part Type在PCB Layout里的库里是否有了,这个库在PCB Layout里没有添加进去

直接手动加进去了
