为什么两种网络铺铜。有一种可以显示另一种不可以显示

时间:10-02 整理:3721RD 点击:

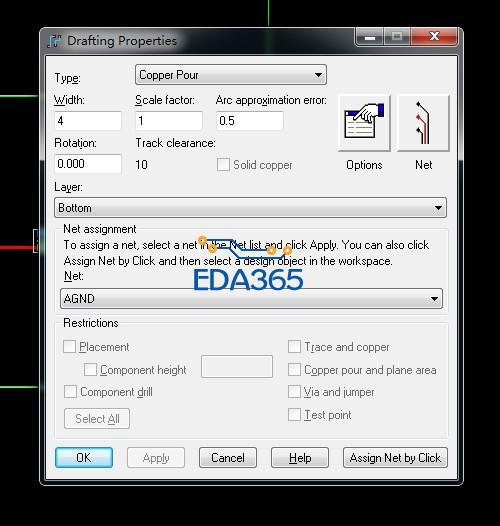

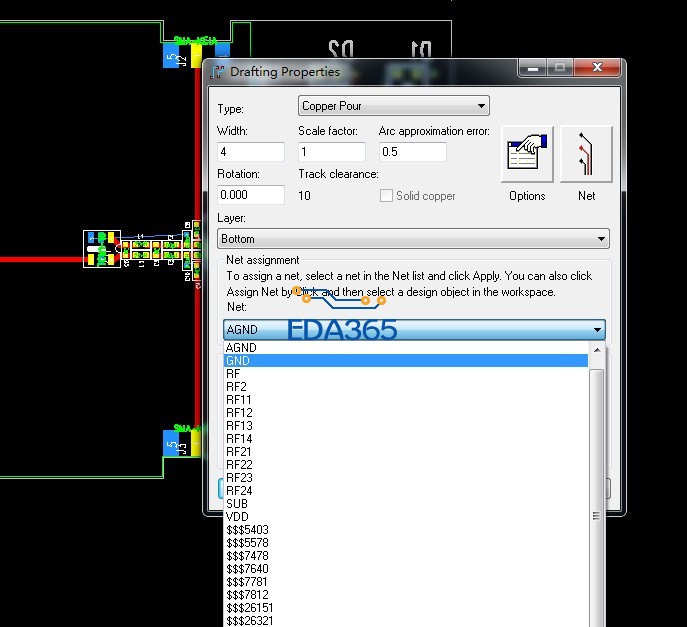

这是我设置AGND,下图变成GND是,铺铜后无法显示。
1、怎么知道一个PCB铺铜在那个层啊。

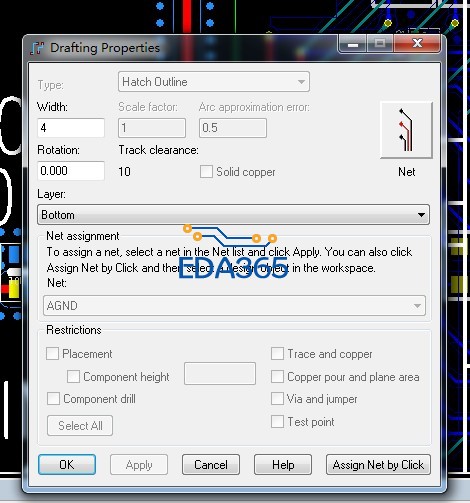

2、HAtch OUTINE 我的覆铜后却只是COPPER POUR


没太看明白你的意思

应该点击OPTIONS设置优先级吧
