封装求救........

BGA封装，我管脚命名为A1.A2.....B1.B2...类推，原理图对应也一样命名，在建立PART的时候，报错“Error: PCB decal 256-PIN-BGA not valid for part with pin mapping - Non-numeric pin number A1..”，是不是PADS不支持这样带字母的命名，还是其他什么原因?如果是不支持字母命名的话，怎么办?因为这个CPLD的资料中脚位是这样命名的，如果改成纯数字还要一个一个去对，也麻烦的很。请高人赐教。

已解决，呵呵。

还是不行，确定不是不支持带字母的命名，怎么设置啊?我还是会有错误。请教啊

你的PCB封装也要有对应的管脚命名才不会报错。

PADS是支持封装脚字母和数字组合命名的如：A1，这样的命名方式。

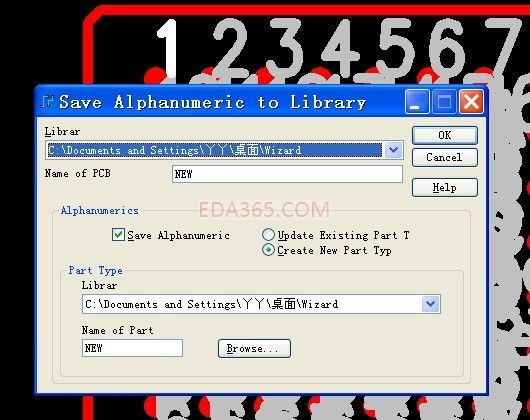

如果用BGA封装生成器的话，生成的封装自动带入字母和数字组合命名，但是在保存封装是要将封装保存到Parts Type，在使用的时候将保存的文件导入BGA封装就OK了。

谢谢各位了，问题解决了

你怎么解决的,能不能告诉我,我的邮箱:sdxia@laketune.com.cn.谢谢！

    怎么保存呢?我也遇到这个问题，请指教?谢谢

    怎样将 decal里的字母和数字编号导入到part type里啊?在哪里可以生成文件?偶用pads 2005 sp2.
    我都是手动输入的，累死了，

BGA的封装，我都是用封装向导直接生成，然后再根据实际元件再删除多余引脚。向导生成封装时是带字母的。然后再把字母文件保存在对应的part type文件里就OK了。

[

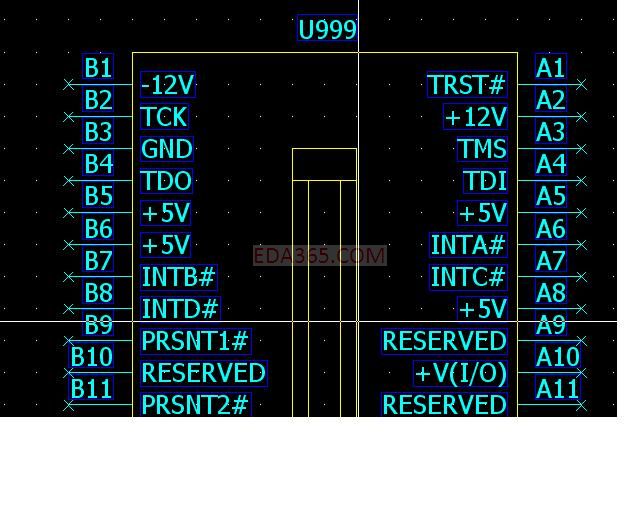

    我的原理图

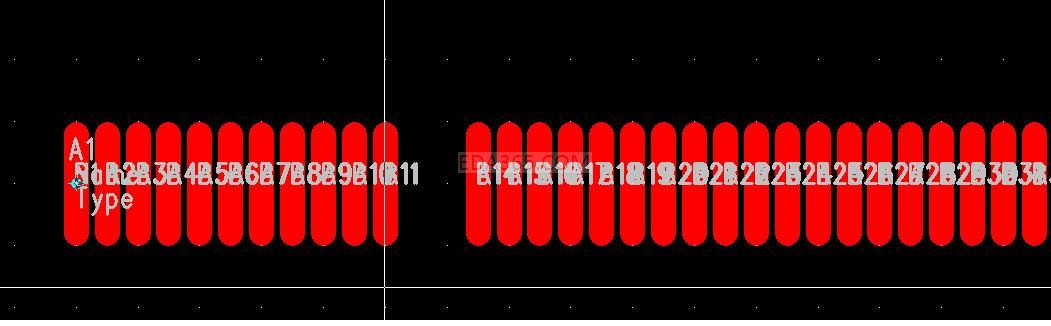

PCB库，

可还是有Error: PCB decal PCI/UNI_32 not valid for part with pin mapping - Non-numeric pin number A1..
Error: PCB decal PCI/UNI_32 not valid for part with pin mapping - Non-numeric pin number A2..
Error: PCB decal PCI/UNI_32 not valid for part with pin mapping - Non-numeric pin number A3..
。
这种错误，不知为什么，郁闷死我了，谢谢

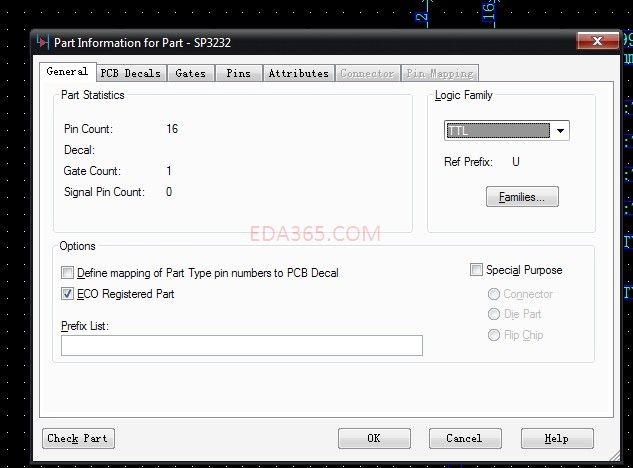

在元件原理图库来看一下，

这个选项不能选！

如果还不行，按默认设置再画一次试一下。

唉，原来如此，习惯问题。之前建封装的时候总是保存decal时没有新建元件类型，一般都是在logic中新建一个的，然后手动输入A1、A2等。真是笨死了。OH my GOD！

确实有点

    赶紧潜水去了，谁都看不到～～
   再出这样的事，这日子就真的没法儿过了～～
    希望以后可以聪明点～～
