包地线怎么画,各位帮忙一下,急需

时间:10-02 整理:3721RD 点击:

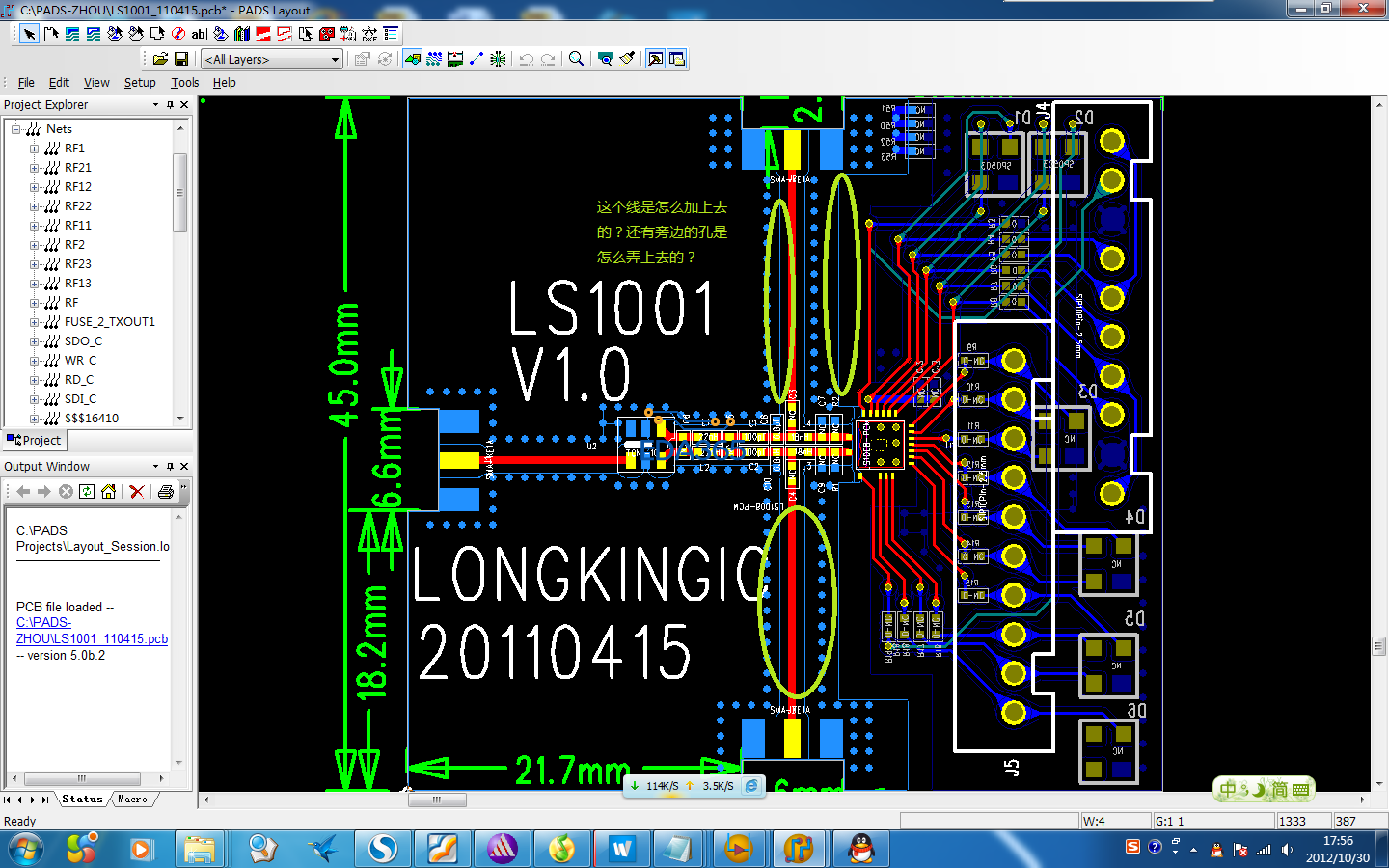

我不知道怎么画绿色的孔及连线

利用Copper Pour画一块铜 命名Net GND
包覆你的地

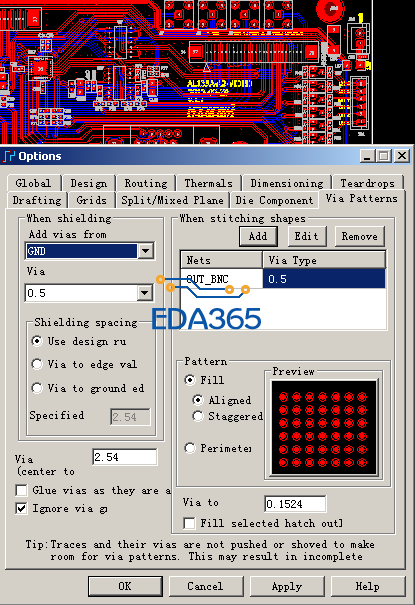

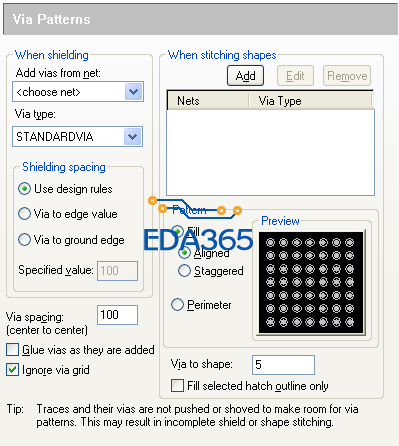

可以在这里设:

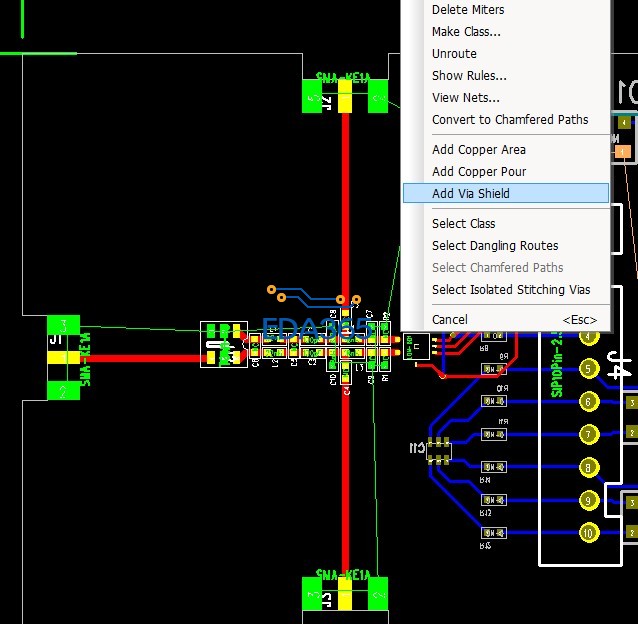

然后可以右键要保护的网络,add via sheild

还是不行,层定义均是NO plane ,无法split.我拿到的层定义也是这样的,为什么上图能画出啊。无法理解。

“还是不行,层定义均是NO plane ,无法split.我拿到的层定义也是这样的”
不关什么CAM PLAN NO PLAN层的事吧






attachimg]61434[/attachimg]

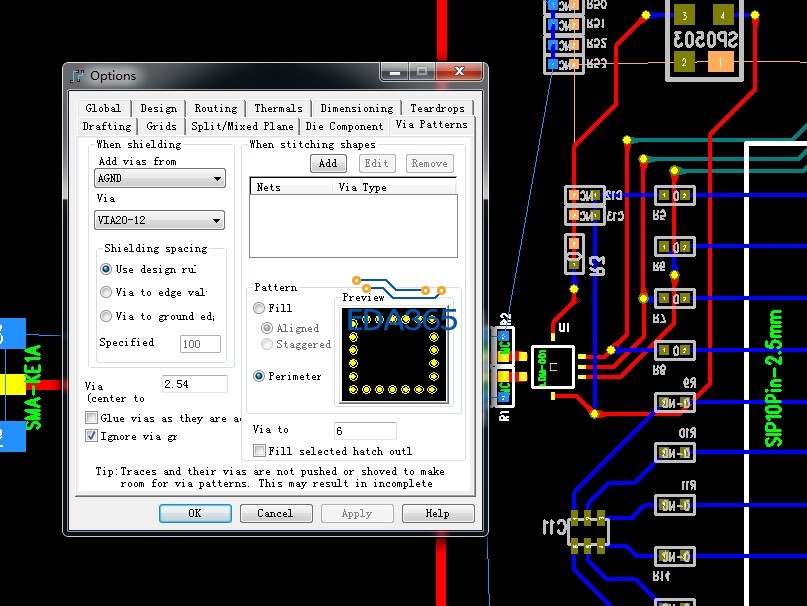

我按照你的做了还是不行。[


右边不是有个框吗?把你要加过孔的网络添加进去啊
