DRC-检查零件重叠部分

图片 - 红圈处为两颗零件重叠部分，请问使用DRC的Connectivity检查为何没有错误?谢谢

检查间距

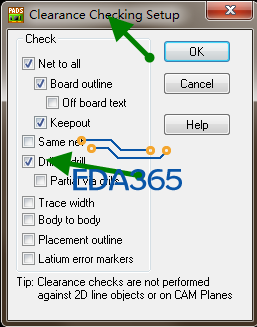

连通性是不会出现错误的，因为它们之间不需要连接，这个是要从安全间距检查，才会报错

body to body 打上

这个是检查间距的错误，不是连通性啊，是上面那个才能查的出来

E:\

     间距错误和连通性不管，用Clearance可以检测器件焊盘重叠！
   建议：DRC检测的时候分两步走：1步，CLearance检测，修改到无DRC！2步，Connectivity检测修改到无DRC！
工艺过关，板子OK！

谢谢大家的回答,原以为重叠就算连接,而Connectivity会报错。

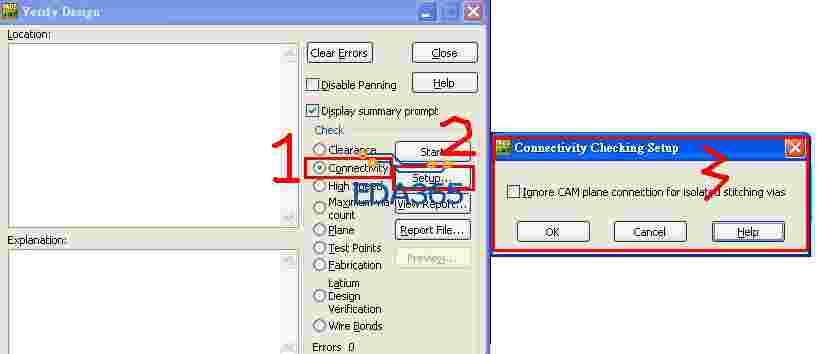

想再请问跳出的步骤3(如上图)是否要打勾?会有何影响?
是要选ok还是cancel,会有何影响?

没人回答吗...自顶
