pcb layout--PADS的三個問題--請詳述

請問各位達人

在PCB LAYOUT中

要出什麼GERBER FILES給板廠

可否詳述各層的功能和作用


另外在PADS裡,在出鑽孔層的時候

它的鑽孔表是疊在圖裡的,要怎麼樣把它們分開



還有用POWER LOGIC的時候,要怎麼轉成PADS可以LAYOUT的檔案圖?

用百度。查

你画PCB的最终目的就是为了得到你出的gerther文件，这个才是生产文件，

1、导出gerber的，看下面的帖子，很详细。
http://www.eda365.com/thread-17227-1-1.html
2、设置偏移量

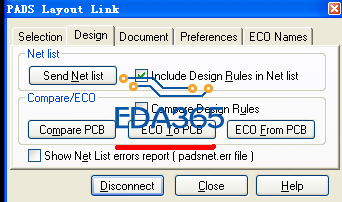

3、直接ECO到PADS，具体找教程

多用搜索功能，不要老提重复的问题，浪费自己也浪费别人的时间

建议lz可以看下毒女发的资料，里面有很多都是类似这样的问题跟答案
