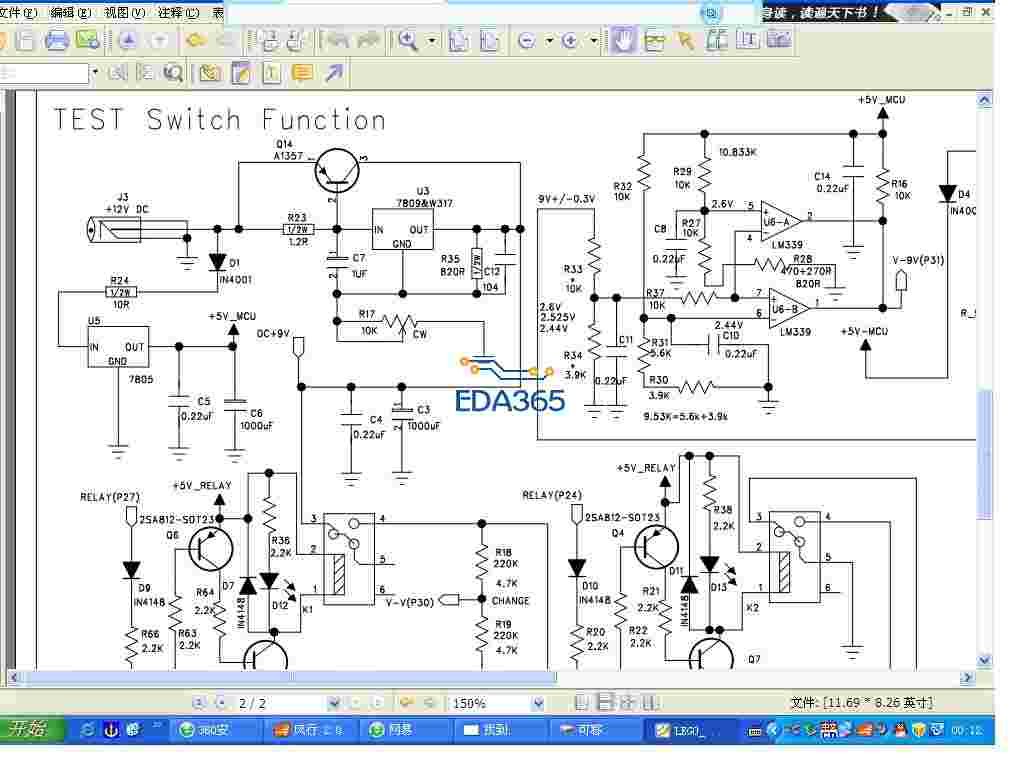

新！电路求答

我觉得是保护U3加大输出电流用的

如果你的12v有输入，那么U3和U5都是12V供电输入，Q14截止相当于断路没有;
如果12V输入没了，Q14就会导通，那么下面的DC+9V就会通过Q14过来给U5供电，
也就达到了切换电源供给的目的，我是这么理解的

有源负载

个人认为这是一个线性三端稳压器扩流电路

当电流大到一定时,R23电阻二端电压为0.7V,Q14饱和,电流流向Q14C.E极.Q14起限流的作用,在大电流时不会烧坏U3,7809.

高手！

感谢各位！

都是牛人！

6楼兄弟说得 对

提高输出电流

我也是这样认为。三端稳压的输出 电流一般在1A以内，想获得较大的输出电流，加PNP型大功率管扩流，当然也要大的散热片。
