设计验证连接性问题求解

时间:10-02 整理:3721RD 点击:

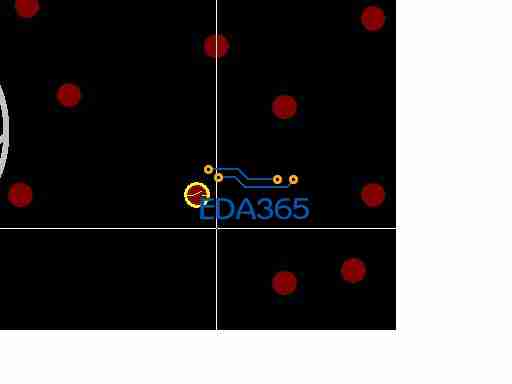

1、为什么铺铜的时候总是有过孔出现连接性错误,过孔和大面积地是连通的啊,图1

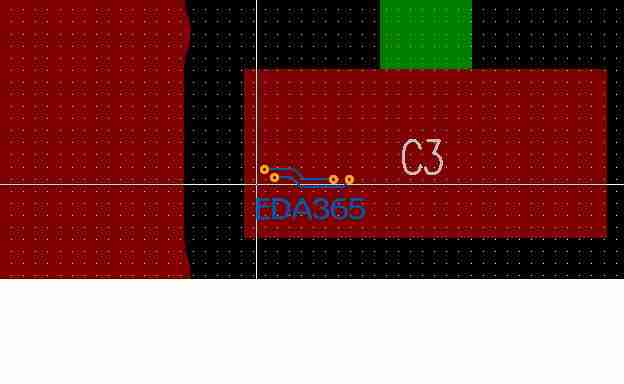

2、为什么铺铜的时候元件引脚的地无法铺上铜呢图2

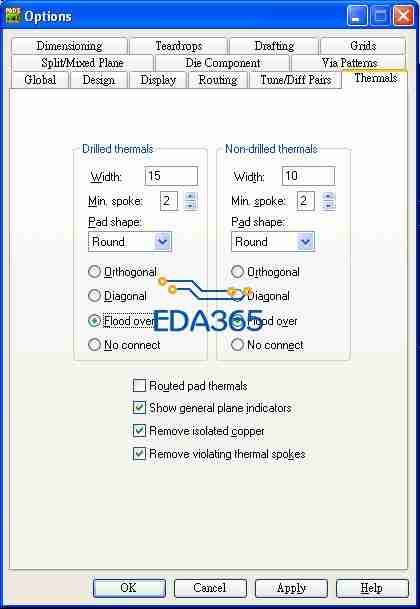

你到Tools\Options裡面
選Thermals
裡面有Round Square rectangle oval
左右兩邊都選flood over
重新鋪銅一次 看看有沒有正常


多谢,正常了,为什么要这样铺铜呢另外过孔有连接性错误的怎么解决呢

不知道耶
沒圖沒真相
可能你有網絡沒連到吧

过孔中的Stitching属性去掉看看

学习了!
