请问在布线时说的拓扑结构是什么意思?能上图说明吗?
等楼下回复！
金字塔

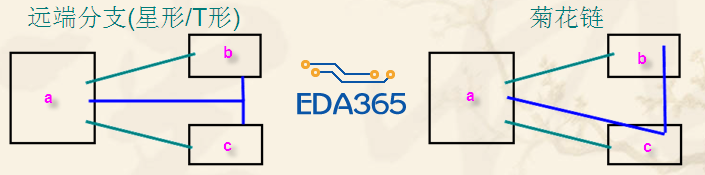

走线的拓扑结构是指一根网线的布线顺序及布线结构。
通常情形下，PCB走线采用两种基本拓扑结构，
即菊花链(Daisy Chain)布线和星形(Star)分布。
星形：a同时到达b和c (如一个CPU带两片DDR）
菊花链：a先到c后再到b （如CPU先到SDRAM再到FLASH）
学习了
学习了，谢谢！
精辟
