PADS处女作 ATmega16最小系统板

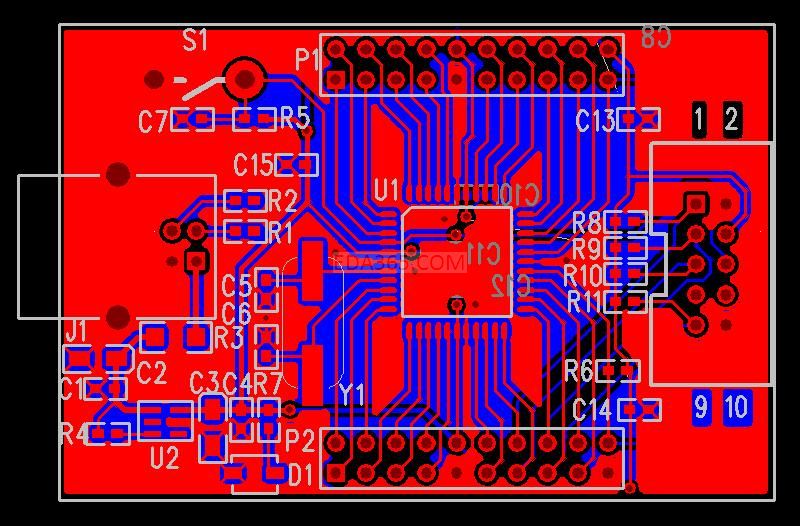

PCB-top

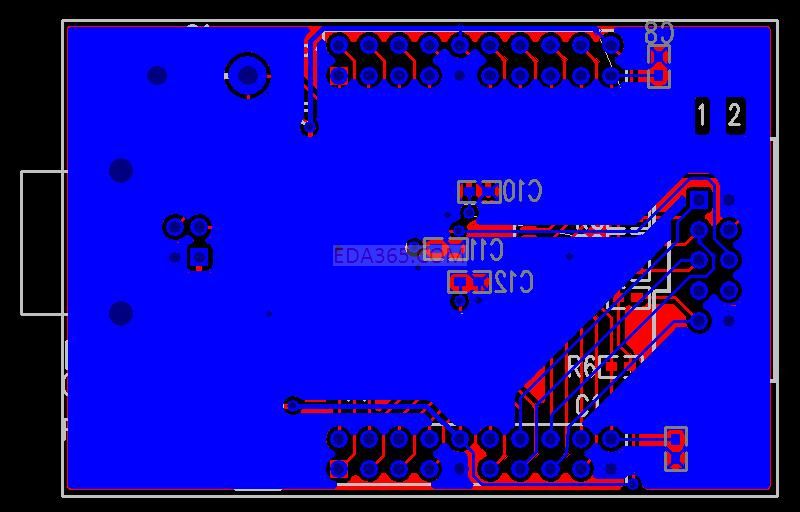

bott

PCB-bott

红色的一面  MCU 没必要铺铜
左右2个连接器的引脚封装做的不太好,特别是右边数字1,2 9,10 放错面了吧  太丑了
元件标称文字没有处理 太大了

发出来学习学习啊~

最右边的连接器封装是pads2007上自带的  不是我做的 拿来主义
我眼睛不好使  所以丝印做大点

小编，能否将M16的tqfp44封装共享下，非常感谢！

吸取

感觉还行

兩層板 就差不多這樣拉
沒有什麼好挑剔
加油 慢慢進步

加油~~~虽然不怎么样.比如晶体，电源

自己玩玩的，没必要那么认真
