自定义孔问题

时间:10-02 整理:3721RD 点击:

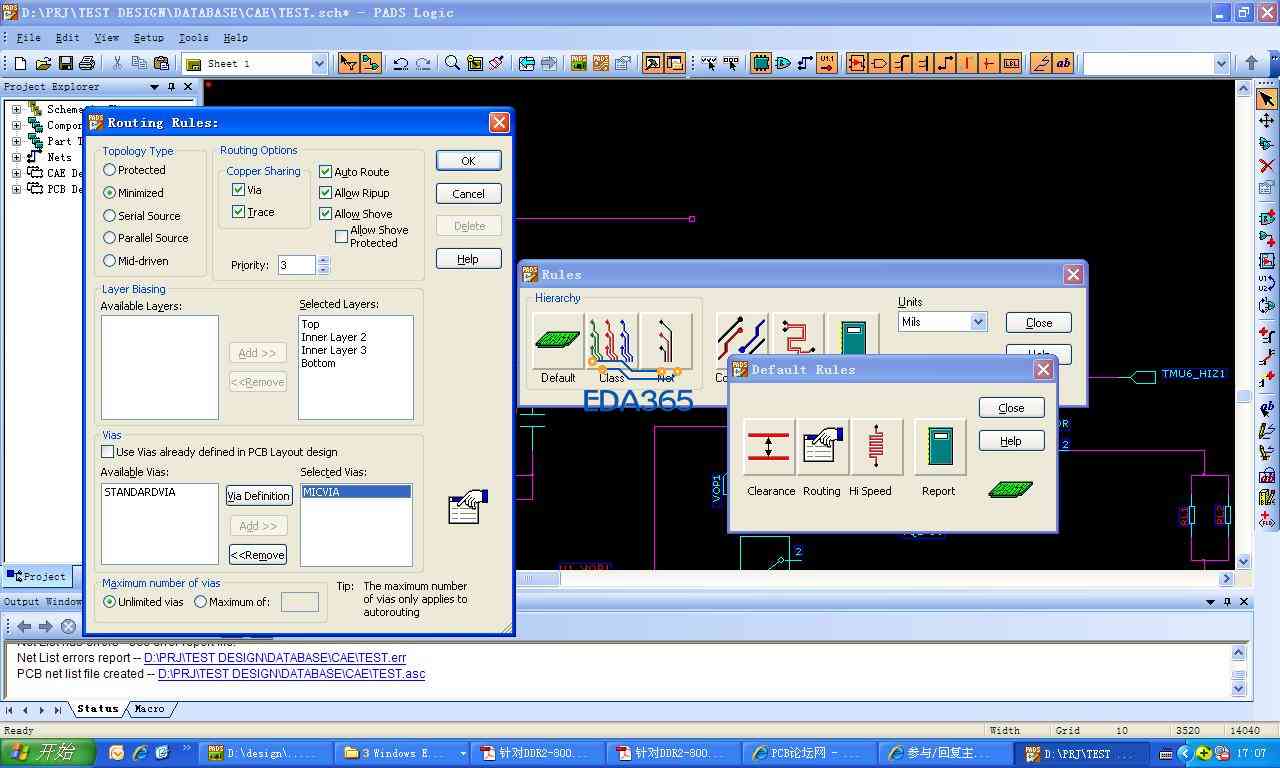

求教,这个问题怎么解决?

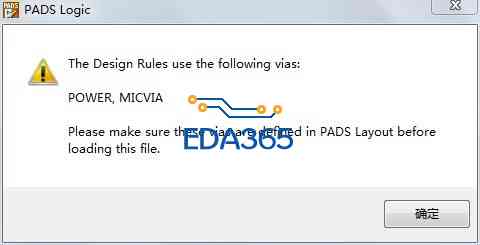

你在pads logic中定义了两个vias,但是它们pads layout中没有对应,所以你在导netlist时候会出现提示!


谢谢,可是该怎么解决呢?

你需要在pcb中建立对应的symbol,就可以倒入了

谢谢啊,我下去试试
