这个封装怎么画啊 求助。。。。。。

时间:10-02 整理:3721RD 点击:

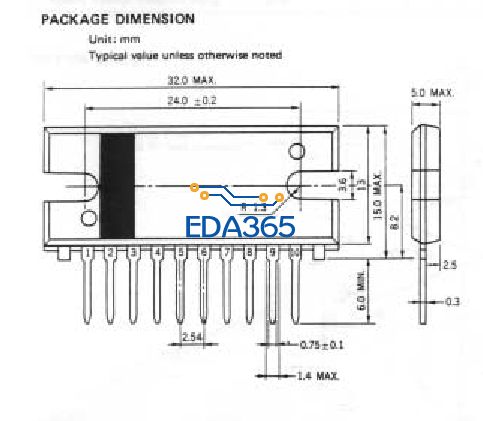

那位指教下这个封装的焊盘怎么画啊 急啊。


孔1.0,盘1.6,单排2.54间距10pin的排针,丝印框长度应该是对称的,长32mm,宽5mm,宽方向调整一下,不如画大一点也可 。记得在1脚做个标示,以防止插错。

楼上能具体怎么做吗 新手不知道具体怎么操作 谢谢

具体是怎么画的啊

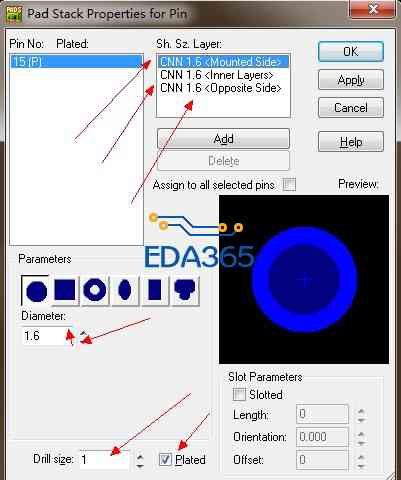

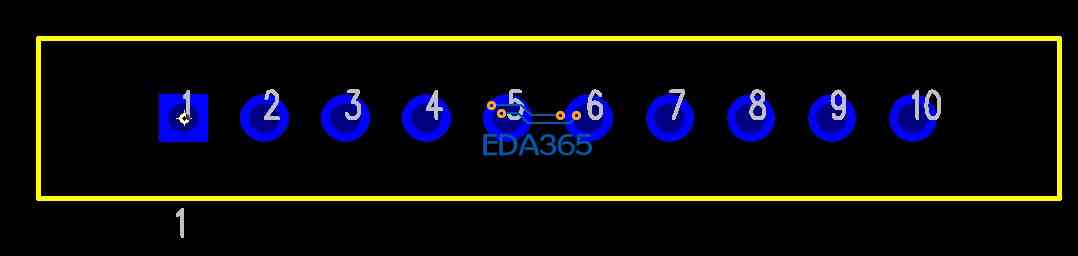

放孔放丝印即可,很简单一个库,如下图;



那做这种插件都是这么做的吗  不用和图上做的一模一样吗

是一样的呀,封装就是器件的俯视图,从上面看下来就是这样的。

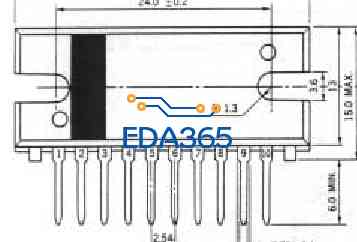

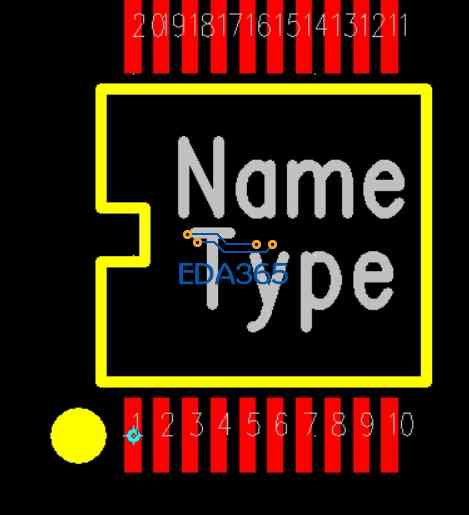

我还以为得做成这个样子呢

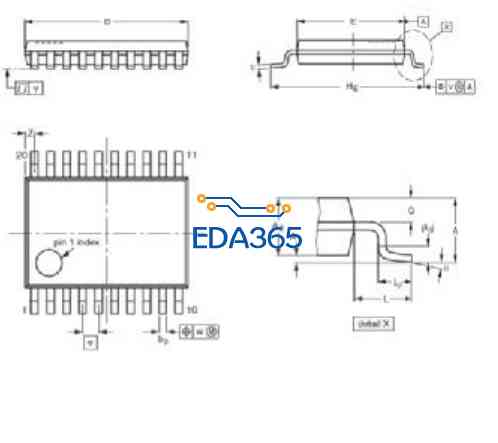

小弟对画封装这一块一直很迷惑 就像这个封装 焊盘与丝印之间的距离 是哪个数据啊



如果小编有时间,应该学习下如何绘制封装基础颗,论坛里有相关文档,搜索下~

这种封装不用计算丝印和焊盘的间距,只要确定好焊盘,最后剩下多少空间,就画多宽的丝印。在焊盘这个轴向上,丝印框比本体窄一点没事。
没有焊盘的那个方向,丝印不要比本体窄。

谢谢了 学习了 大侠有没有这方面的基础的资料给一份啊

新手求指教怎么绘制封装啊

你问得太泛了,想学做封装建议找份资料或者找视频又或者找个老师来跟着做(教材论坛里很多,自己搜索下),遇到具体问题再问。这东西对会的人来说其实是个体力活,感觉没多少技术含量~~~ 个人见解,大神们请轻拍。

是啊, 这些东西自己摸索多了就可以了!
