怎样在pcb中插入结构图？

文件-    导入-    选择格式为DXF

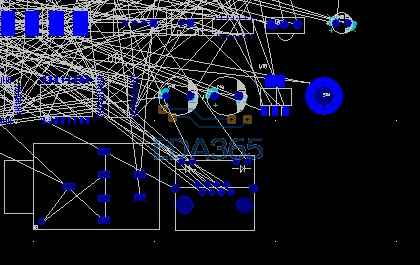

如图：

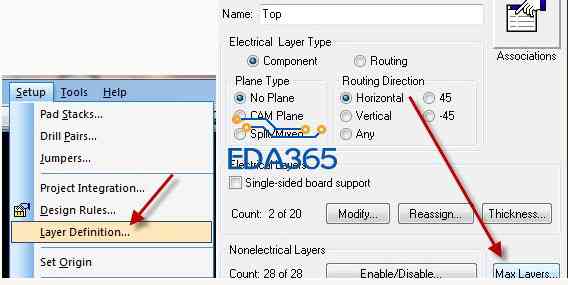

你的PCB把层改为最大层试试，如图。

文件最好不要随便去改成最大层的，要不后面图档很容易出问题。你导DXF，单位要改对，要不导进来也是有问题的

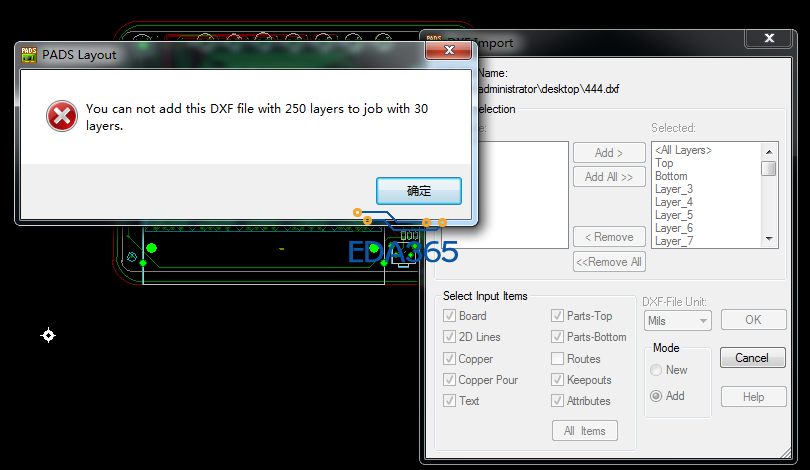

如果不改成最大层 ，就会提示4楼图片， 还有更好的办法吗

那你就试着让机构图，重新再搞个新的DXF，按道理不会是这样的啊，你这种情况还是第一次见

好的 谢谢 再折磨下

就直接在File——import——DXF，简单的

就打开File——import——DXF，再选择你要导入的文件就行了
