三层板？

有谁知道三层板的?
能详细的介绍一下?
三层板如何转两层?（即在一个板子上有三层有两层，我们做的是FPC柔性线路板）
三层板的层结构?
四层板：top/gnd/pwer/bottom  那三层板呢?
在layout中有与四层板或者两层板有什么不一样的?
一堆的疑问。

Q1，三层板如何转两层?（即在一个板子上有三层有两层，我们做的是FPC柔性线路板)

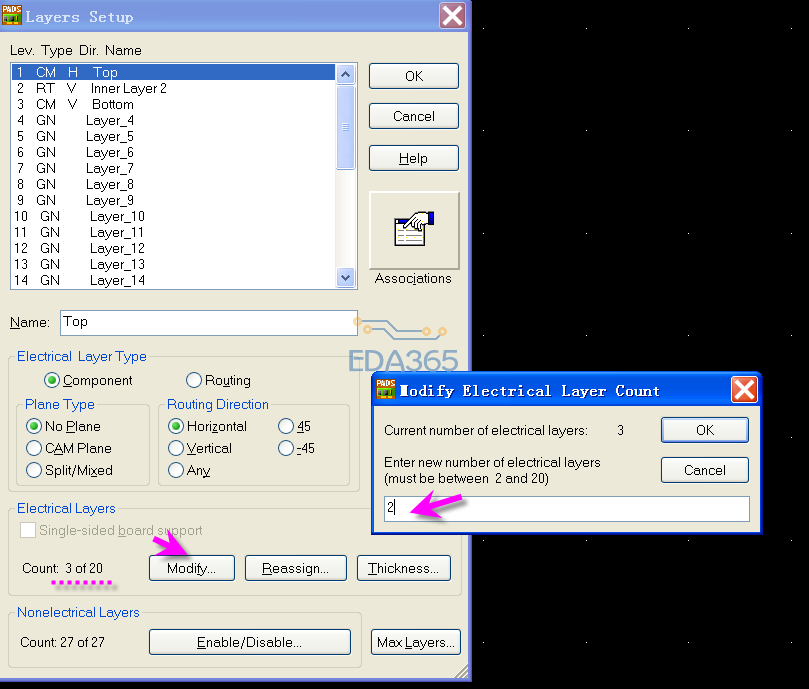

将不要的那一层里面的相关数据删掉（如铜皮，走线，灌铜，2D线等），然后在层设置中改为2。

Q2，三层板的层结构?四层板：top/gnd/pwer/bottom  那三层板呢?
在layout中有与四层板或者两层板有什么不一样的?

三层板：TOP，GND/POWER，BOTTOM
LAYOUT的时候与四层板设计一样。
板厂在制板时也是按四层板来制作的，会在第二层和bottom层或第二层和TOP层之间加一张PP片。
收费比真四层便宜大约50块钱（50块是我猜的）。

谢谢jimmy！

。原来我要做个三层板结果被人嘲笑了，说没有三层这种板。结果打电话问板厂也说做不了。
我的层结构是顶层铺铜，底层铺铜，中间走线，做个屏蔽天线。

你是想问在一张FPC上面，制作一边是3层，一边是2层么?这个我有建议哦，那时和FPC沟通了很久

对的，就是一边3层，一边2层，而且我们都是做的软板（fpc）

是啊，一般都是二，然后就四了，不过和客户确认了就是三层的，头一次遇见，所以上来问问看看上面的高手们有没关于这方面的可以分享一下。

su, 建议建议~~

3转2算稍微好做的了，相邻2层都可以，1 2或者2 3，剩下那层不走线灌铜（具体看FPC厂用哪一层做基板来压合，FPC也有类似PCB的基板），出资料就当做3层的来出，然后在CAD里面表明那里是3层的区域，那里是2层的区域
3转2厚度才少0.07mm，有必要么
3转2还算比较多板厂能做的，但是良率不是很乐观

FPC的制程不一样，可以做单数层的，价格会低一些
PCB也可以做单数层，但是和双数价格差不多，所以没必要

这样的话，在1.2或者2.3层走线会比较好些吧，从三层转换为两层以后另外两层也还能继续走线，中间那层做全GND会不会好些?
我们那个项目还没导入就死了。还想拿来开刀的呢。

哈哈，这个我以前刚好也做过，刚开始的时候也是不知道如何下手呢。就是一定要注明哪边是3层的，哪边是两层的，要不然板厂会做错哦，相对两层板部分多余的那层就铺地就好啦！
