有关Via的制作。。。。。。。

时间:10-02 整理:3721RD 点击:

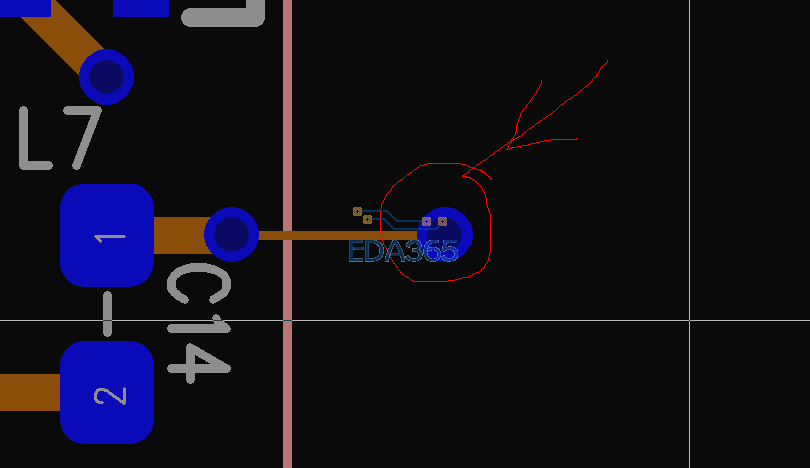

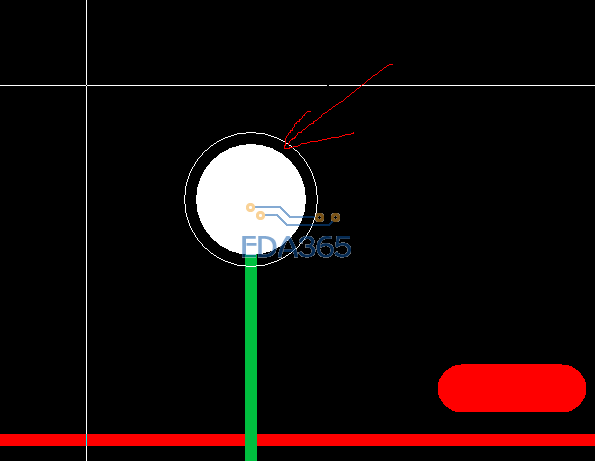

在做Via的时候,有的时候Via外面有一圈线,,但是我打开另一个PCB文件的时候没有,谁知道这个是怎么设置的?



严重同意

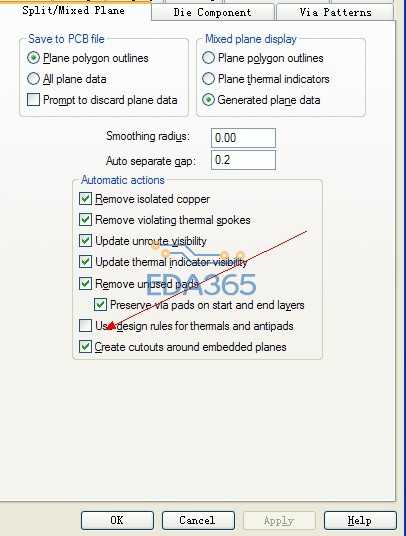

这个是内层铺铜和via之间的安全间距,显示和不显示铺铜的效果不一样,你自己试试

试过了,谢谢高手

试过了,谢谢高手
试过了,谢谢高手

是我的软件问题吗试试就是不显示,求在解。

在那个菜单下啊
