关于pads layout铺铜

时间:10-02 整理:3721RD 点击:
在pads layout铺铜的时候 如何把那些接地的焊盘都铺上铜啊? 选择 non drilled pad 中的flood over 好像不管用?

多打一些via使得上下联通到一起
有时候这样做是必须的

我希望的是敷铜的铜皮能把元件的接地焊盘也一起盖上 protel可以 不知道pads layout如何?

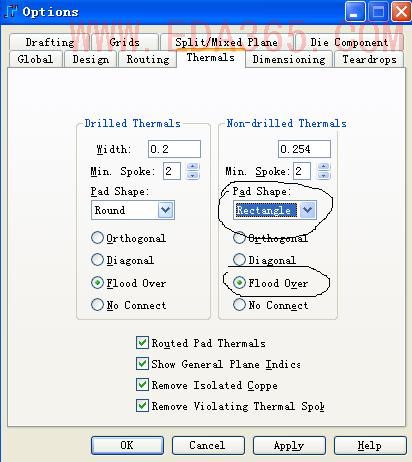

这样设置试试!

就是这么干的

不解 为什么非得把焊盘上也覆铜啊

路过~~~·

不要觉得好看就全铺撒

几种焊盘的形状分别选择全铺就OK了~
