PADS9.3中如何批量修改元件编号的大小啊

时间:10-02 整理:3721RD 点击:
PADS9.3中如何批量修改元件编号的大小啊

用过滤器选择Labels

请教,我filter中选择lable后,右键出来的property是灰色的怎么办?

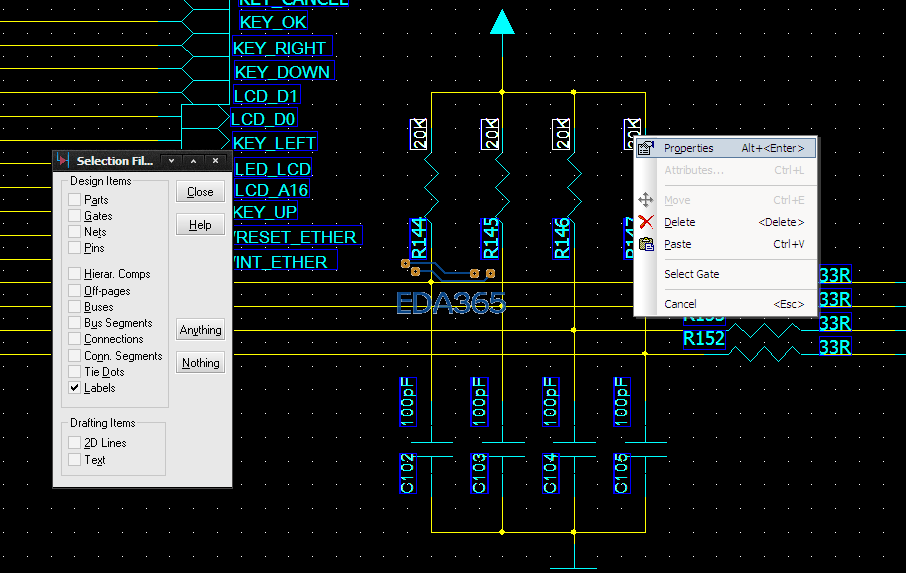

用filter过滤后,如果只选择一种,比如VALUE,那么右键的property可以使用。

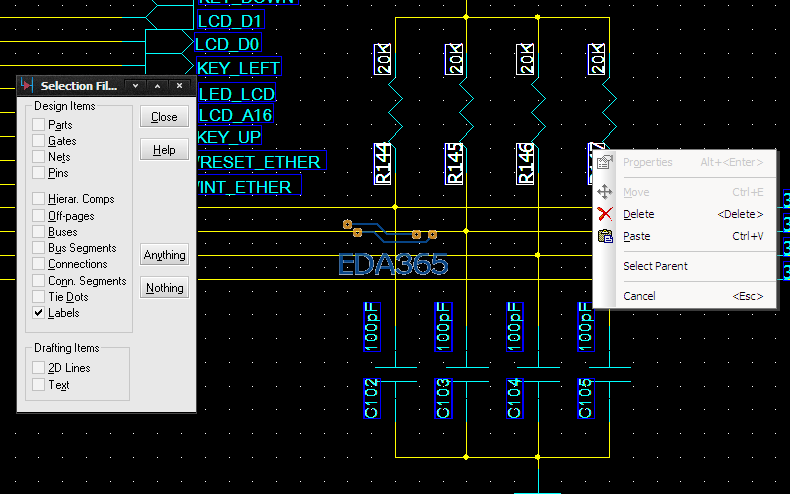

如果选择两种,比如VALUE+NAME,那么右键的property不可以使用。
我的需求是能选择两种,这样可以一次性的对整个page的value和name修改。

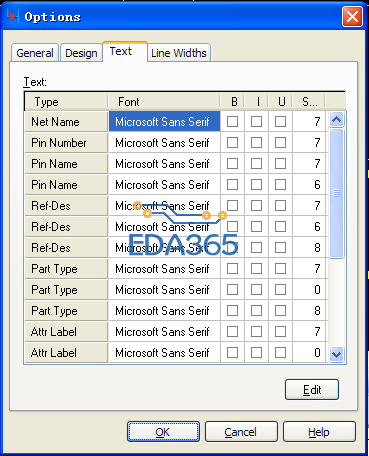

直接按Ctrl+Enter ,在选项中选中 text 选项

先选中所有元件编号,删除掉。
再选中所有元件,右键选ADD NEW Label...
重新添加元件编号,这时就设好字体大小,所在的层等就可以了。
