差分信號變更rules

时间:10-02 整理:3721RD 点击:

各位帥鍋美女,Ladies & 堂客們,
    用Pads也有几年時間了,見識增了不少.
   但山外有山,還是沒有接到過這樣的.
  如圖,差分對在布線的過程中,由于空間的關系, 中途要改變線距,
  如何做到? 特性不會跑掉嗎? 請有此類經驗的高手指點一二.
  万分感謝~
file:///C:/DOCUME%7E1/sammy/LOCALS%7E1/Temp/moz-screenshot.png
  file:///C:/DOCUME%7E1/sammy/LOCALS%7E1/Temp/moz-screenshot-1.png

    附檔傳不上?

弄了半天我就是傳不上附檔.
不知你們是否明白我說的.

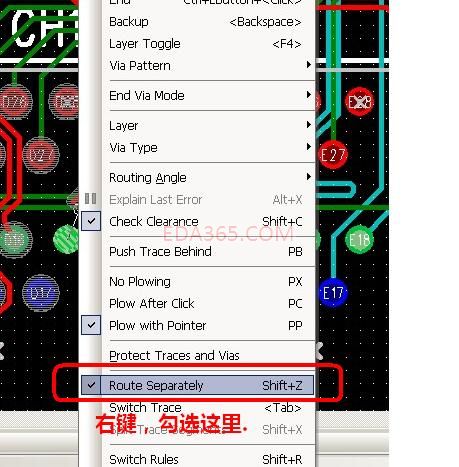

你是不是想要这样:



谢谢 回复
但我讲的不是这样,
这个我知道 ,如图。办公室里传不上,用家里的电脑。

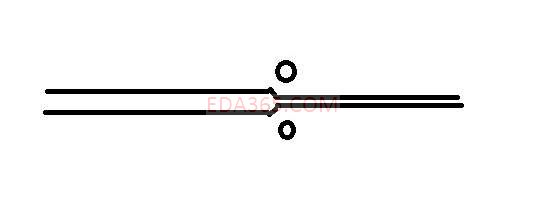

不过家里就没有资料了,用手画了一个示意一下。
就是一对差分对走到比如说是两个孔的前面,孔间太小。
不参再以设定的线宽线距走了,可以变小线宽线距,
从两孔中间走过去。
但这个如何做到? 不会影响特性?


哦,这样倒没试过。

有做过的朋友共享一下经验。

再頂一頂,期待高手~~

因为布线空间的限制,如BGA处
这里可能是需要变更线宽和线距,但更改后会影响阻抗,
所以应重新计算另一种阻抗(如90~110欧之间)的线宽,线距。

用个麻烦的办法,在前面线宽走线完成后结束走线,再修改差分线线宽,再接着继续走线。

    我也是这么做的,但好象前后设定的有矛盾,所以在后面经常出报错.

貌似不能中途更改的,

中间将差分规则改一下,改线出来后,再改回去正确的。走线的时候可以关闭DRC。
