求教：pads中如何将走线拐角变得圆滑
时间：10-02
整理：3721RD
点击：
会了先走直角走好线，然后选中该直角，右键选择 Convert To Arc
选中net ，右键Add miters

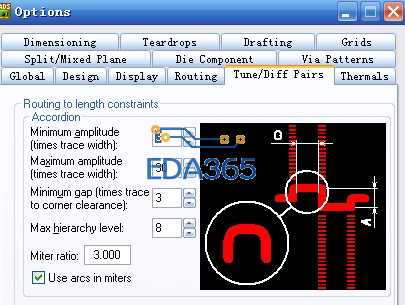

07版本的PADS，走圆弧一般都是如图设置，
然后选择需要走圆弧的网络，右键add miters。
9.0及以上版本的，都有如图9.0的这个设置，然后可以直接在router里面走圆弧，或者在layout里面用07的方式。
07设置
9.0及以上
学习了
我都是用diagonal
