关于丝印的问题
时间：10-02
整理：3721RD
点击：
1）PCB Decal时候的丝印放到那个层的时候，显示是不是就在那个层，但感觉是错误的，但是不知如何理解，有高手指导！
但是人家都说可以放到任意层
就是不知道对应关系，因为在实际工作的时候有时候会出现silk
有时候却没有，所以想搞清楚

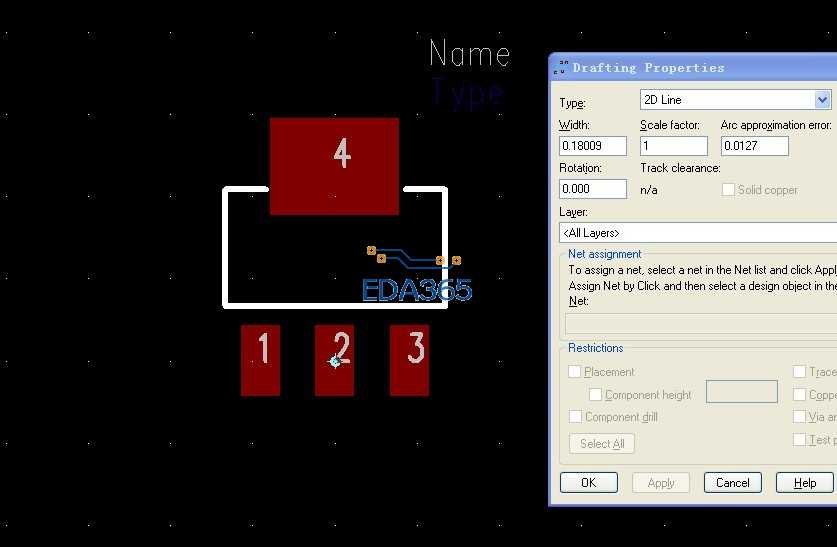

PCB Decal的元件外框丝印要放在ALL LAYERS
好像不是的，我一般是放在topsilk面
在pcb Decal中，如果放在那个层（非ALL Layer），就一定显示在那个层中，我说的是pads软件！
当然是PADS软件了，
http://www.eda365.com/forum.php? ... =%C4%E3%CF%B2%BB%B6
这个事在pcb decal 中的吗
好像不是在布线环境中的吧
谢谢了。这个我看过了。还是有点问题
