如何修改VIA的孔径

时间:10-02 整理:3721RD 点击:

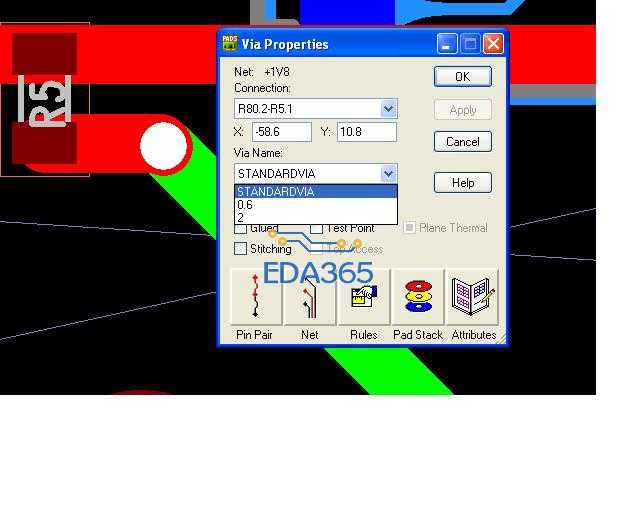

在lay板子的时候,要打孔,单是发现都是默认的standard的via,孔径都是0.2的,在画的过孔的属性中修改为0.6或者2.0的然后apply再OK,但是实际的layout中过孔还是0.2,没有改变为相应的0.6或者更大的2.0的,百思不得其解,故询问知道的人教小弟一下!

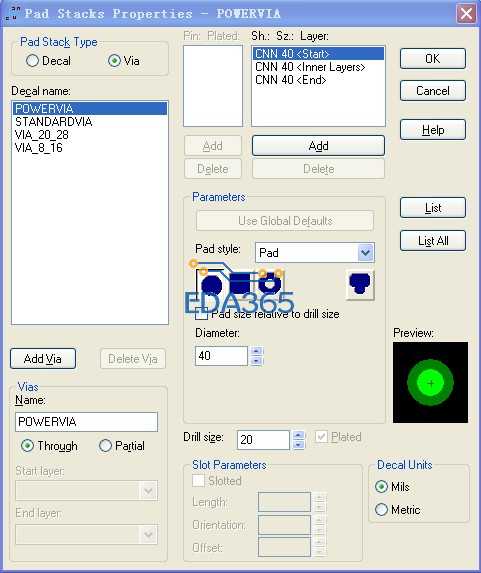

编辑过孔要在PAD STACKS中修改。

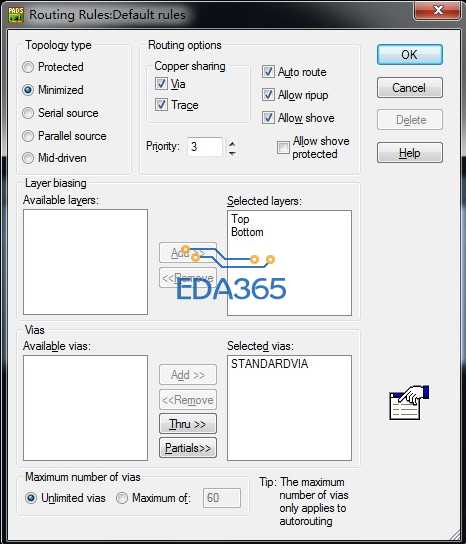

修改后在过孔类型要在规则中添加允许!



setup/pad stacks添加过孔,然后设置一种或多种过孔尺寸---
pcb layout时右键,即可选择需要的过孔尺寸...


今天又长进了一些,感激不尽~~~~

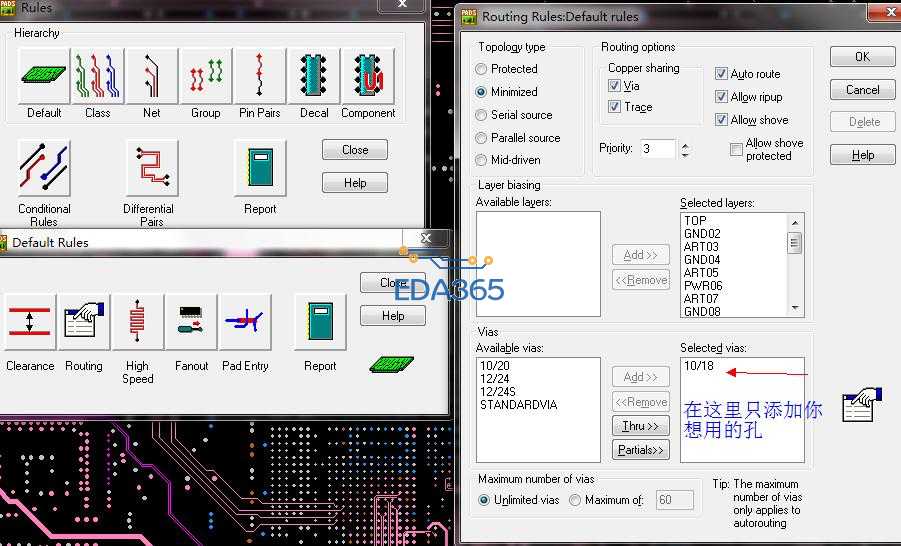

打孔时只添加一种孔

我也被同样的问题困扰着,学习了。
