请教 如何修改走线的坐标？
时间：10-02
整理：3721RD
点击：

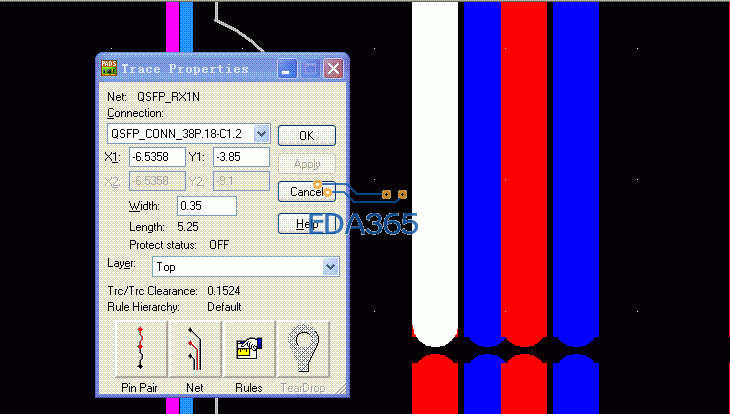

如图，请教高手解决为什么 X2，Y2的坐标显示为灰色不可修改? 怎么样才能修改?
一条TRACE如果两端或者一端连到元件的PIN上的就不能修改。其它是可以的。没有必要使用坐标来调整吧。

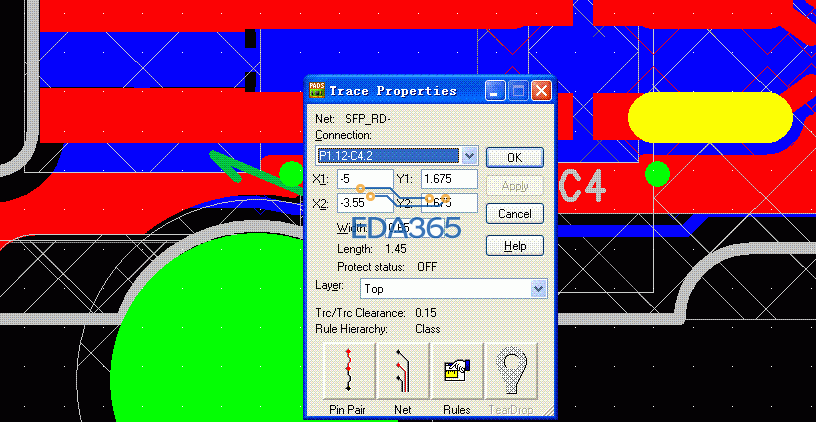

应该是可以修改的吧 你看我的另一个档案就可以修改，我用的是0201的封装，走线连接的地方超过了焊盘呀
看你图中的TRACE不是直接连接在PIN上的。可能是这样的：先用小线宽在pin上连一小段，再加宽线宽到PIN的宽度。引到另外一端后再改小宽度连接到下一个PIN上。试试看。
恩 按照您的方法解决了 非常感谢~
