关于走线问题

时间:10-02 整理:3721RD 点击:
各位大哥,走线时,出现这英文Layer Top is not enabled for routing. Adjust Selected layers in Design Rules是什么意思呀

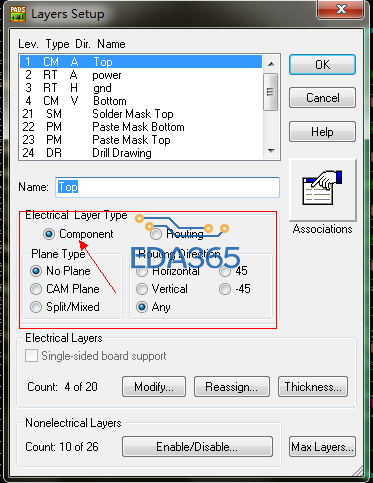

setup→Layer Definition,检查TOP层设置


就是说顶层不能布线,去设计规则里面设置一下,具体步骤如下:

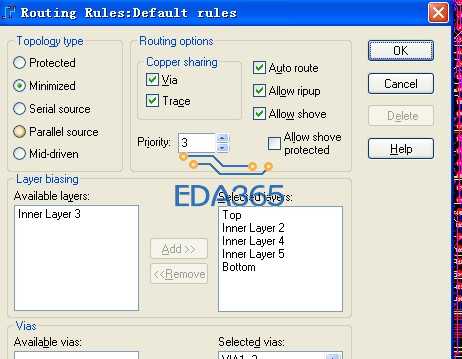

进“setup”下“Design Rules”,进“Default”里面“Routing”选项


在“Available layers”里面添加top层就可以了
