用si8000计算特性阻抗
时间：10-02
整理：3721RD
点击：

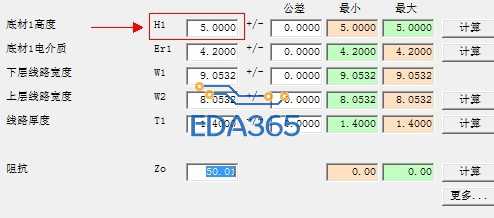

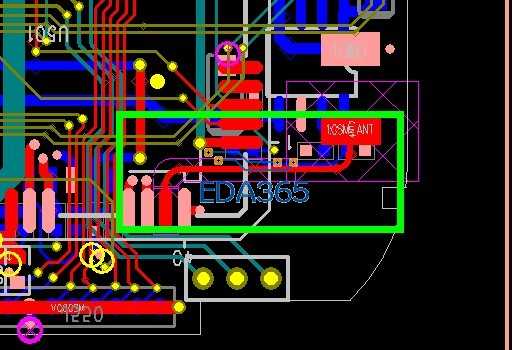

四层板，四层走线，top层天线阻抗匹配50ohm，用si8000计算的时候，底材高度要如何确定呢
不知道你板厚多少，可以给你板厚给板厂，问板厂要叠构
如果是常用板厚，可以按照以往的经验值来估算
板厚定为1mm，然后就是没有完整的地，参考面是用相邻的层么
如果你layer2是GND的话，则把layer2作为参考平面，H1就是顶层到GND间PP厚度
没有完整的gnd层，4层都走线了

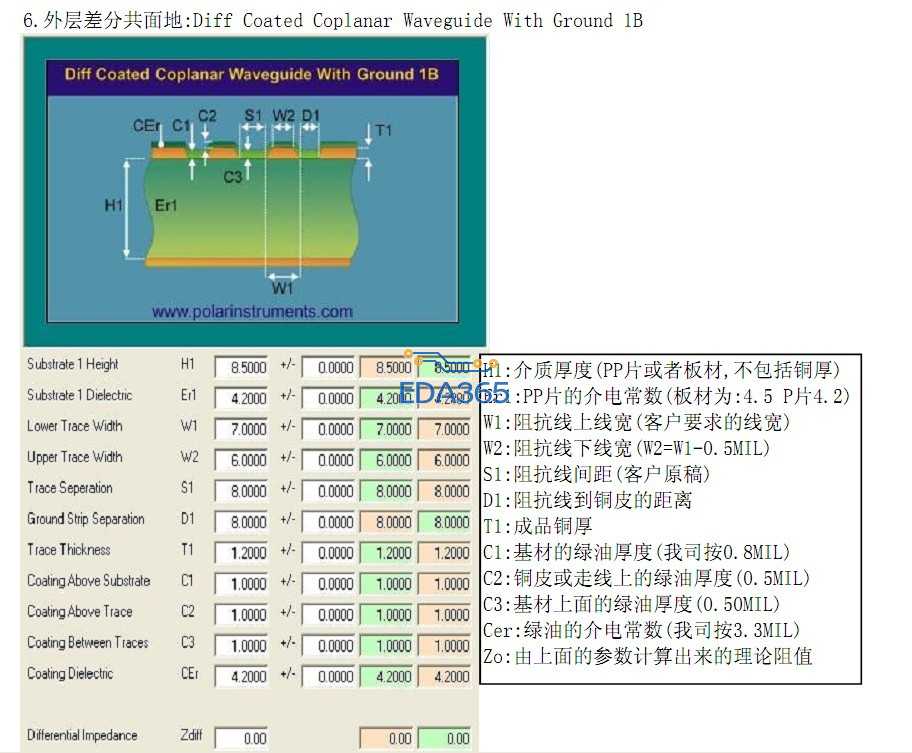

那你就选择共面阻抗计算模型 H1就是到两边copper或者包地间距离
这就是为什么DDR周围要copper cut out的原因。因为旁边铺铜影响DDR单端阻抗。
http://www.eda365.com/thread-72808-1-1.html
我这里贴了一个4层板我叠构，做阻抗线，阻抗线的投影区要有完整地，表层就是相邻层的投影区，内层就是上下两层的投影区
