关于封装问题

有哪位大哥知道MTK6225的CPU封装的焊盘是数字命名，还是A1.A2........., B1.B2............,.C1.C2................,                                 我用的原理图是的引脚是用A1.A2........., B1.B2............,.C1.C2..........这样命名的。但是我做的封装用A1.A2........., B1.B2............,.C1.C2这样命名到入到PADS LAYOUT时出现错误。请教  啊   ??

这样命名没问题，上图你错误问题的截图

等等

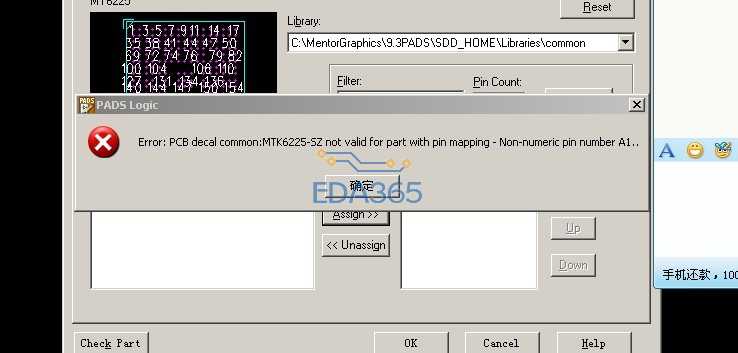

就是出现这种情况

你的问题解决了吗，怎么做的

我也不太懂  不过我看到了PIN MAPPing ，这个是封装里的，里面有设置的，可能这里有问题，如果你不做仿真，这个就不要用了

已经解决了
