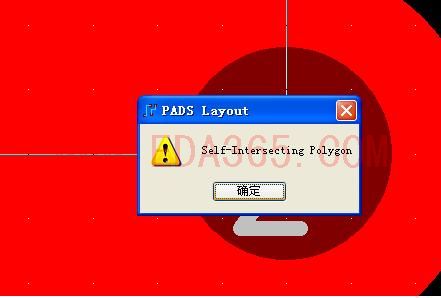

用多边形画copper等时为什么总是出现Self-Intersecting Polygon错误提示？

有什么好的方法来解决这个问题么?

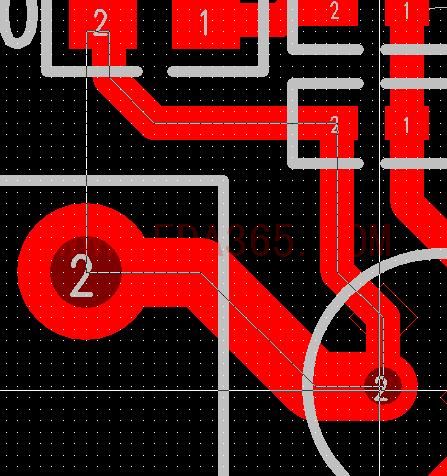

是在画如下多边形copper时出现的错误，怎么连都不行，一直报错。

现在通过在出现错误提示时把线宽设为1（通过无模命令 w1 来实现的） 解决了这个问题，此时显示效果如下：

这个时候只需要在filter中选择shape，然后选中刚画好的copper，将线宽改为>10的值即OK

问题是解决了，但道理还请大虾来分析一二~~
如果还有更好的办法还请不吝指教~~

把线宽设为1，虽说可以解决问题，但导致这块铜皮再加工的时候并不能被加工出来，因为一块铜皮也是一条一条线做出来的，这样的后果是由很细的铜线组成的铜网。

这样先画好 然后再选中copper，将线宽修改为大于10的值即可
目前我没有找到比较好的解决办法，还请大虾指教~~

我也遇到一摸一样的问题呢，不明白什么原因?软件的问题?

应该是软件设计思想的问题~~

好像是因为线宽了，而你所画的区域在转角位置小于线宽了，我以前遇到这样的问题，避免太小的转角区域，个人理解！

怎么没有看到高手回答呢? 还没有一个最终答案呀

经本人多次尝试，就算设置线宽为10mil, 避免太小的转角区域解决此问题.

个人觉得.是你没有画好.
  如果你把格点设计好.再画边框.第一个点.跟最后结束点刚好重合.这样一个完闭的框就画好了.

我已经设计好格点了 但是还会有这个问题的

同意

如果格点设计了.你有没有点上SNAP锁定格点
如果都这样还不行.
大锅.还是把你的软件重新安装.我没有意见

可能是我有些操作不够规范吧
在没有改线宽之前是很容易出现这个错误的
现在改了线宽 基本上没有出现这个错误了
