pcb画好打样回来后发现过孔都好大

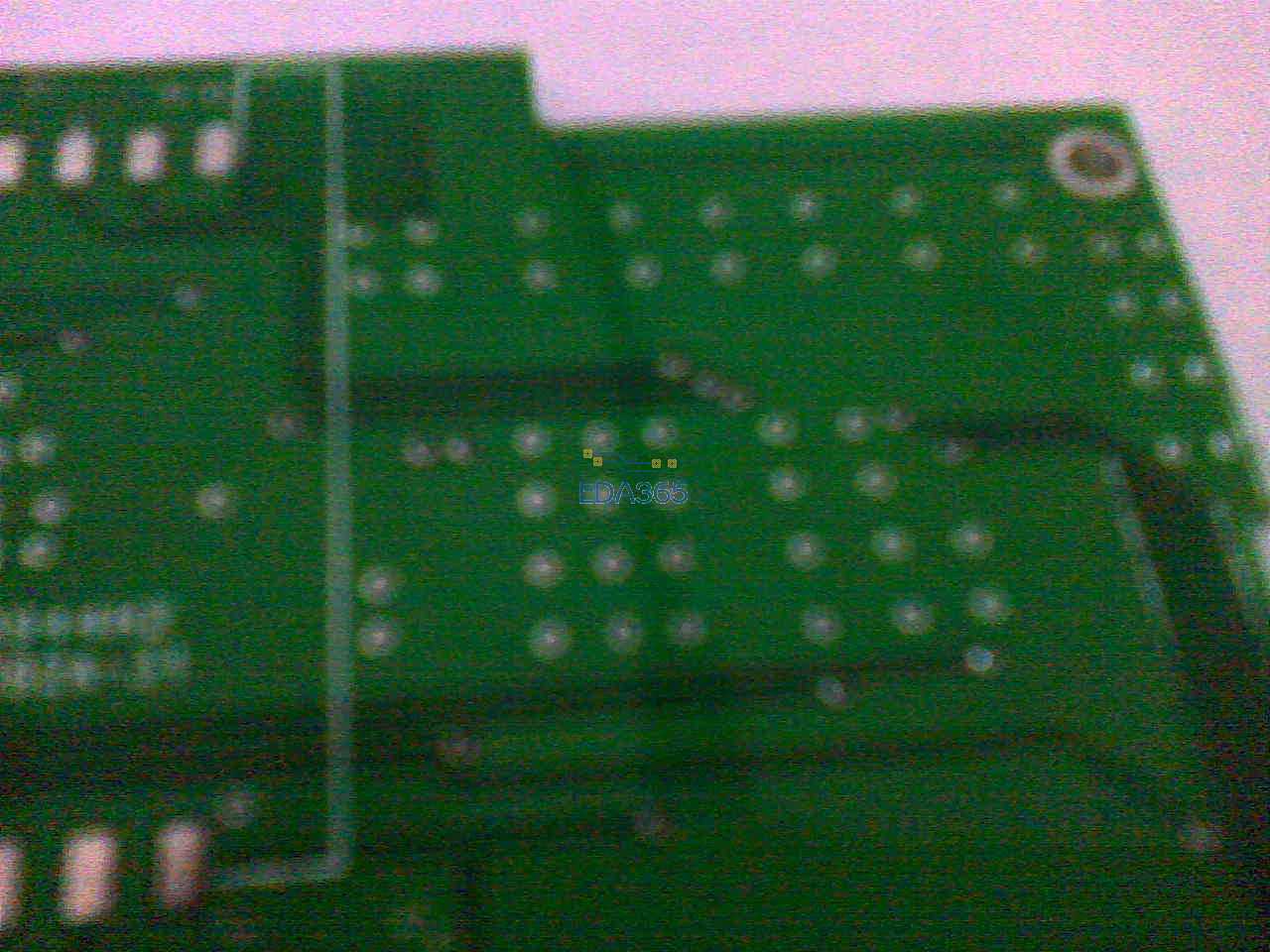

如题：pcb画好打样回来后发现过孔都好大，特别是打的接地孔，孔上的铜圈都显示出来了，看上去很大。孔设置的也不大啊，难道是铺铜的方法不对?我用的是覆盖过孔的方式

不懂。等学习

不是你自己做的过孔吗? 做完没有用CAM350实看吗?

你这个通孔做塞孔了吗，如果塞孔了可能是扳厂在做塞孔的时候没控制好，油墨太多了

你的gerber设置那里，没有盖油处理。板厂就让你的设置进行了

过孔一般做盖油塞孔处理，普通信号过孔40mil\20mil，如果板卡大小有限而通电流又小可以考虑把孔缩至30mil\15ml。电源、地过孔一般给到50mil\28mil，大于40mil线的话给到：通孔内径：0.6*线宽，外径：1.25*线宽。具体可以再搜搜看哦

是你自己的问题，gerber出的不对！
