PADS怎么出45度的SMT文件啊？

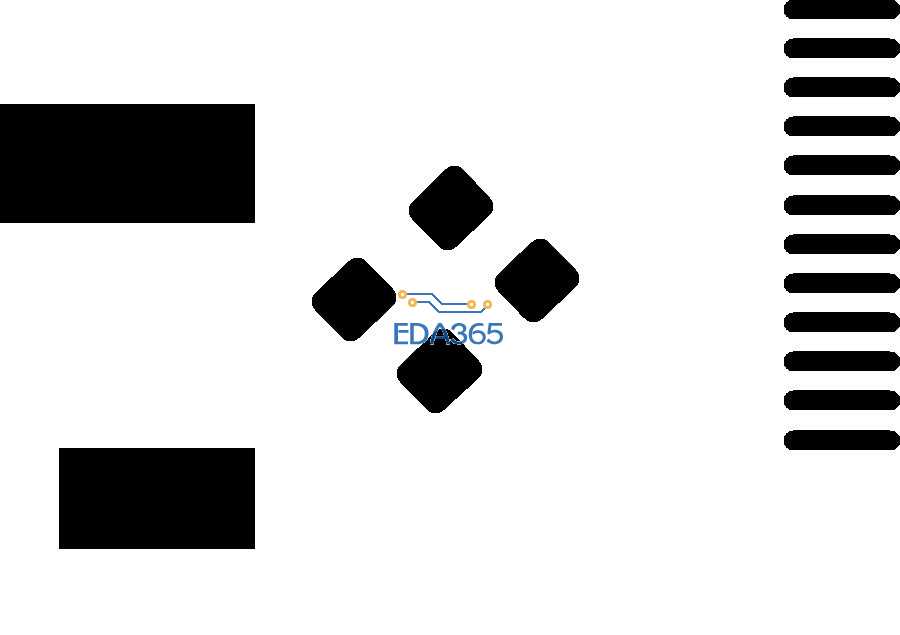

就是paste mask top和paste mask bottom  ，关于45°或者旋转gerber是圆角，在device setup 里fill width里可以设置大小。

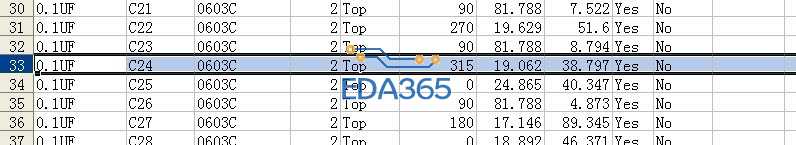

哦。我也没说明白，我要出SMT坐标啊。有45度SMT怎么出坐标啊。谢谢。

手动添加

为什么要出45度的坐标?

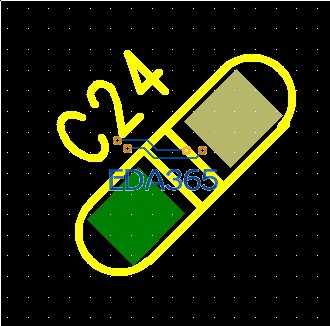

因为有的元件是45度放的，象一些圆的LED灯。

需要官方的一个小工具，你找代理商要就可以了，我们就要了一个

对啊。就是这种SMT的坐标，你用什么方法出的啊。CAMPLUS好象出不了。

TOOLS -basic scripts --17项

软件会自动处理旋转角度的。

你板子上布成什么样，出出来应该就是什么样的吧
