布局太密,走不通线

时间:10-02 整理:3721RD 点击:

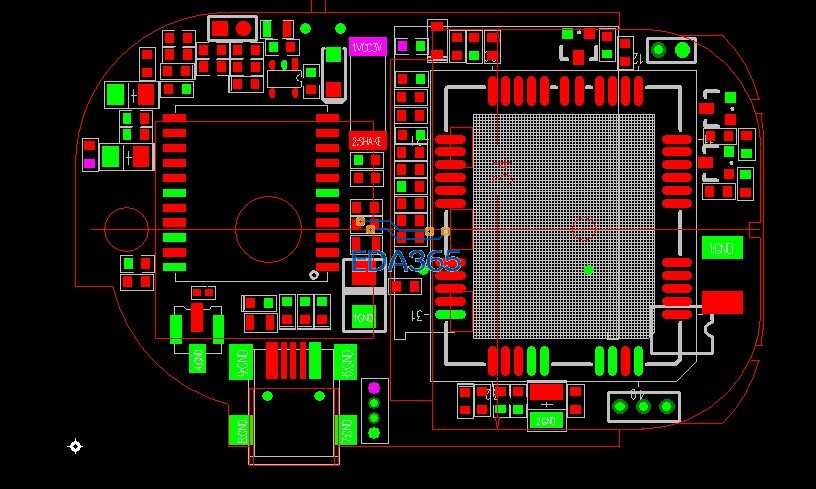

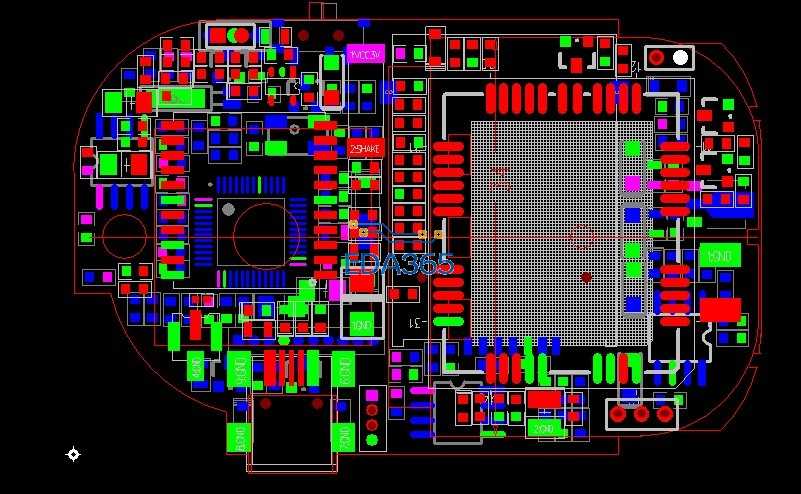

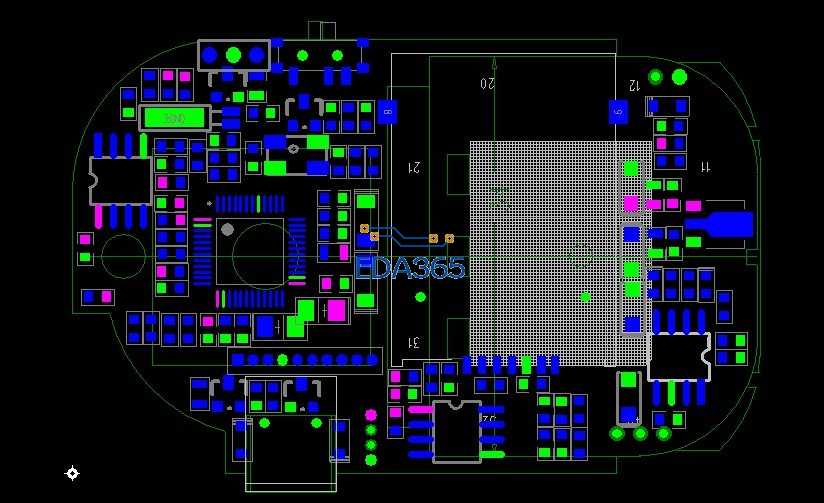

重新画了一块以前的板,更换了模块,发现多了好多原件,布局后发现很难走通线,打过孔的地方都不够,请教:遇到这种情况有什么好方法解决没啊











这个布线嘛   就像女人   挤挤空间总是有的

这个设计的是6层板,关键是发现都没地方打过孔了,元件间的间隙太小了

把0603 的换成0402

嘿嘿,好方法

实在不行,你就把孔打在焊盘上(小点的孔)。还不行就埋盲孔了

应该是相机?还好。

还不行就把0402的换成0201

我的就是这样画的。

这个怎么像女人啊
不了解女人,求解释啊

楼上 的肿么会不了解呢?

确实很密,换0402,加一阶孔

了解了

这个真不是相机
