PADS怎么修剪覆铜的边角?及调整覆铜的边线进行大小的调整?

时间:10-02 整理:3721RD 点击:

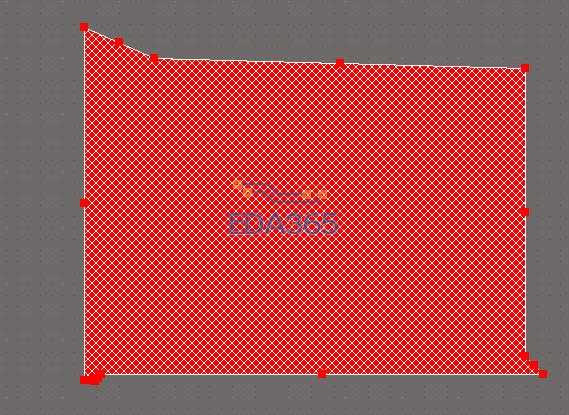

先问下怎么对覆铜进行修剪,我用的CUT OUT,变成这样了


怎么对覆铜进行这样的操作,下图是AD中的,就是可以调整大小



先谢谢了


同问

AD中规则区域用FILL,不规则用solid region ,你上图就是用solid region画的,在PADS中画好copper后(开始就可以自由画任意形状区域点COPPER后右键polygon ),点区域边线

拉弧和拐角等来改变(记得昨天说过),

朋友,你用AD,问个AD的问题,每次我调整覆铜,按M-G,调整覆铜的边线点
可是每调一次点,就提醒一下是否重新覆铜,每动一次点就提醒一次,能不能设置下不提醒

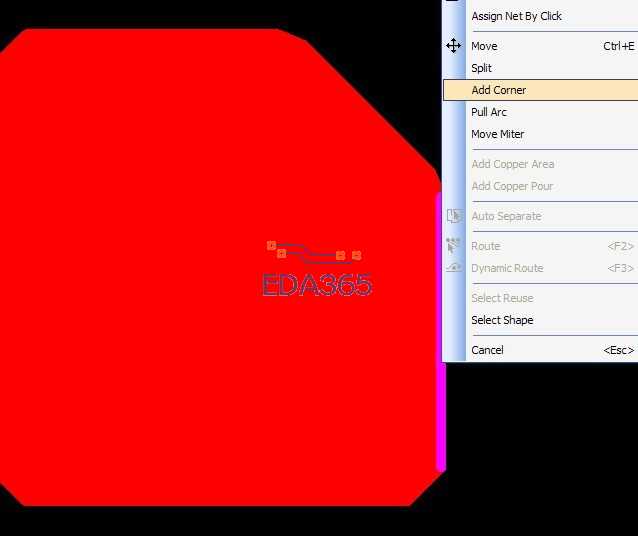

你这个当然也是个办法了,说明你还是会思考的。你还可以这样做:选择过滤anything,在要要倒角的那个角上点一下,选取这个角,角的两条边同时被点亮,右键(要充分利用右键),看到Add Miter了吧,这个就是倒角!点它,会有对话框要输入倒角的大小。你要倒多少?由你决定!

这相当于重新铺铜,很有必要提示确认呀

美女,问一下,PADS中哪里这只鼠标捕捉功能,不是捕捉栅格点,是捕捉线中心或者焊盘中心的设置

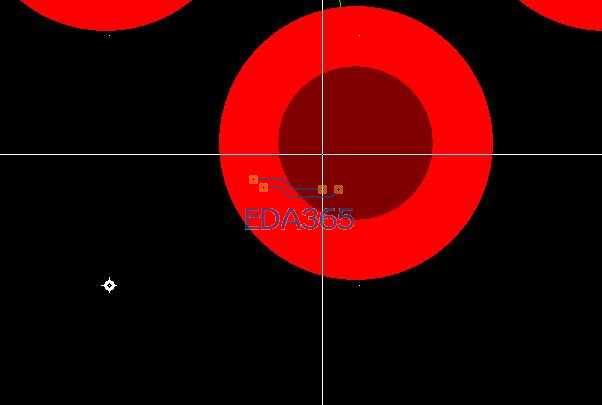

比方说我想吧原点设置在这个焊盘中心,可是SET ORIGIN,鼠标在焊盘上不捕捉中心点呢
还有测量时也不捕捉线中心,看下图。



其实就好比AD重的这个功能,电气捕捉


在哪里设置?谢谢了

PADS好象没有对象捕捉。如果要设置原点,要选对象(元件脚,元件本身或者shape角都可以),然后再在菜单中选set origin,那么原点就会被设置在元件脚或者元件的原点或者shape的角上。测量时是可以捕捉中心线的,选工具后右键,还是右键,看看吧。

没找到测量工具

这是我刚才试 copper pour的问题,刚刚我加了一个COPPER POUR,然后FLOOD

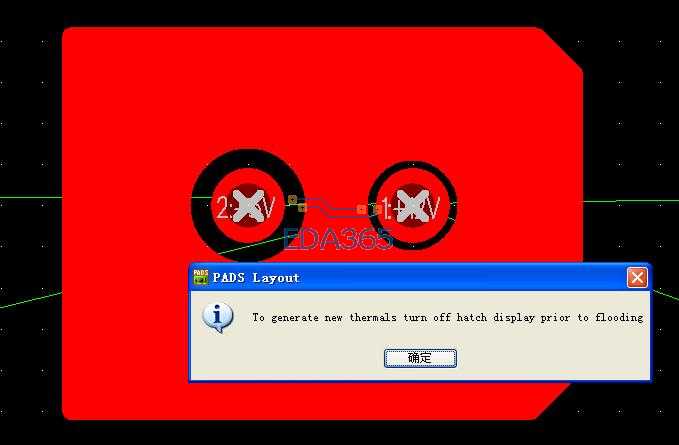

之后我又给那个COPPER POUR改了一个倒角,改过之后需要重新FLOOD。不然里面是孔的。我再次FLOOD之后出现图中的情况
和焊盘不连接了,不知道怎么回事?
