初学者学走线用pads

时间:10-02 整理:3721RD 点击:
本人初学者,看到导入到layout中的零件和飞线,密密麻麻,头都大了,不知道该怎么走啊?俗话说万事开头难,有没有什么方法呢?那么多的零件角和飞线,先走哪个,怎么走,有什么原则要遵循,实在是搞不懂啊?

与原理图同步,一模块一模块的布

先特殊信号线,再普通信号线,再处理电源和地,按功能模块来走线

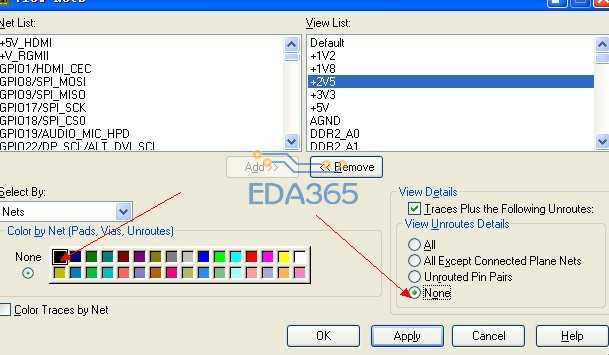

开始可以把电源网络和地网络飞线给关掉,免得看着烦心

小编可以去PADS资料里看看,有很多资料写得非常好可以参考的

先打散,后同步

根据图纸的信号走向布线,重要的信号线布局优先且最短,控制线最后。

看到大家的回复果然获益良多,好好先学习再慢慢连。相信总会有成功布线出来的一天!

还不知道怎么样操作可以把电源网络和地网络的飞线给关掉,烦请赐教!

牛人!学习了!

看来基本教程都没看过  这个都有的

支持

教程看的不够仔细啊,多谢提点,得努力再仔细看~~~

加油加油!
