丝印的填充是怎么画的

时间:10-02 整理:3721RD 点击:

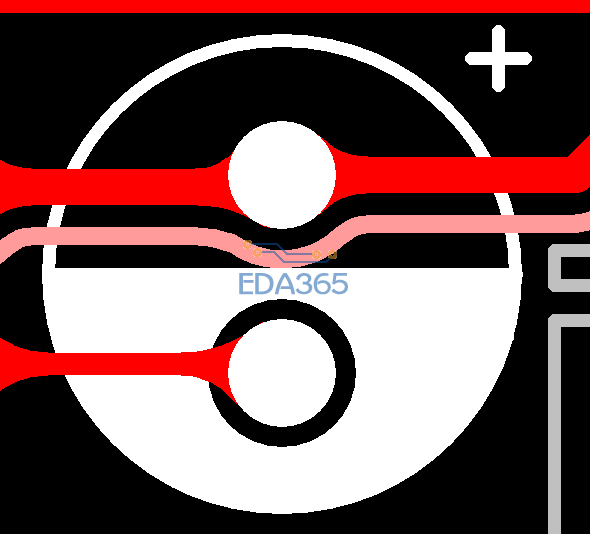

请问丝印的填充是是怎么画?如下电容阴极实心半圆


用2D线或在丝印层画铜皮

谢谢

那个填充是怎么加的呢

先画Copper,再画个Copper Cut Out,之后选中两个,右键combine

为什么我用你的这种方法封装是可以画好,但是调用的时候cooper和cooper cut out没有combine在一起的,知道是什么原因么?

没图没真相

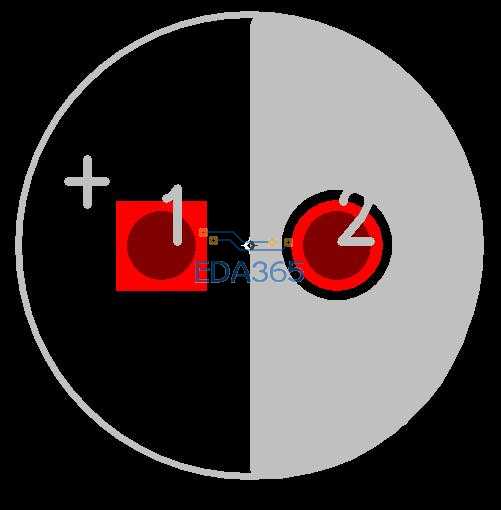

好吧,我上图。


做封装吧?这个很多种方法可以实现。画2D LINE 。在丝印层或全部层、

我的丝印是在所有层啊,我怎么办啊

右键 选择形状,然后add corper

直接實心的就行了。板廠會給你做好的。板子出來就和圖片一樣。
