如何讓元件編號永遠顯示
时间:10-02
整理:3721RD
点击:
目前使用pads 9.4.1
手中的專案檔案走線上的元件編號會不顯示
要如何設定不管如何切換層面都永遠顯示出來呢?
有人知道可以幫忙一下嗎
謝謝
快捷鍵
ZZ 全部開
Z1 開第1層
Z2 開第2層
Z3 開第3層
Z4 開第4層
試了
這個方式似乎是色盤的開關設定
我的問題是
我的元件放在TOP,如果TOP有走線走過編號後
會優先顯示走線而不是元件標號(元件編號會被遮蔽)
我要如何設定優先顯示(元件編號)呢?
就是走線走過的地方不會將元件標號遮蔽掉
謝謝
基本上 沒有所有優先順序
你可以把顏色設不一樣 這樣就看的清楚
譬如把pin number的顏色設跟原來那層不一樣

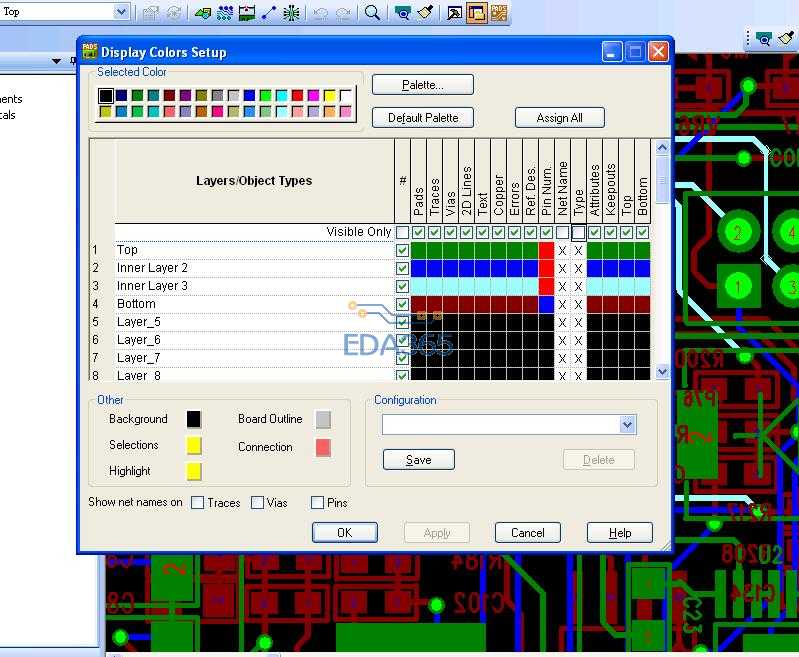

Setup\Display colors
你可以试下半透明模式
T 回车
层数少还可以,层数多就累了
感謝各位回應
試了結果~~半透明模式似乎是我的要求
但是奇怪的是
我的其他專案檔案,在不開半透明模式的條件下一樣不會將元件編號遮蔽
顏色設定也完全相同
所以我才會來這邊問問大家
是哪邊設定出了問題
上传文件或者截图看看
显示顺序还是有的,如果元件序号放在了丝印层,top层的走线是优先显示的。元件序号是否是放在了丝印层呢?
這個方法不錯耶
學習了
个人觉得最好的方法是:
做封装时,丝印全部放在all layer,这样丝印会现在在最上面
補上圖示

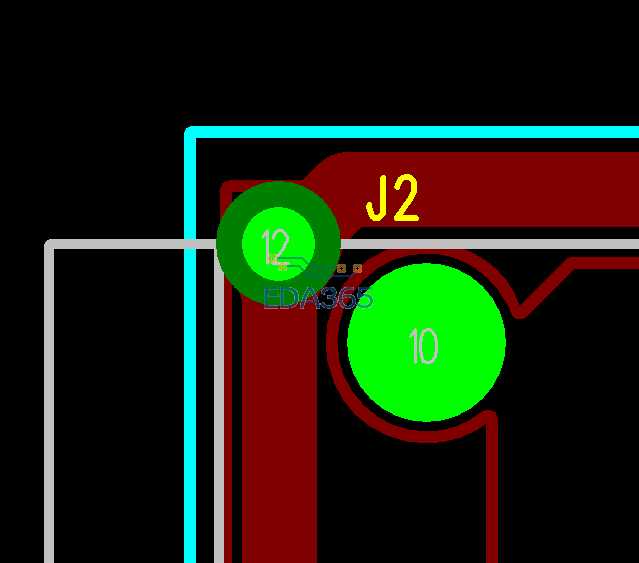

top

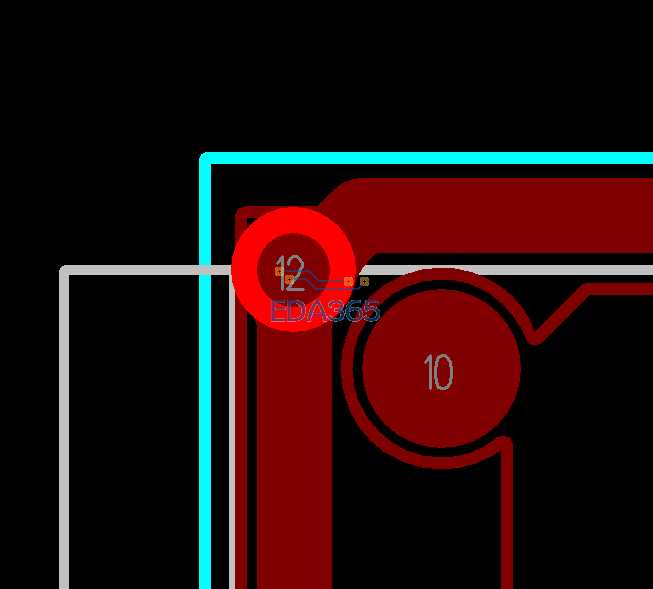

bottom

由圖示中可以發現
要切換到TOP層才會顯示元件編號
我開其他正常顯示的檔案
絲印設定一樣只設定在TOP
top时显示top的序号,bottom时显示bottom的序号。
这种显示很正常啊,如果不管是top还是bottom都显示序号,那不会看花眼?
