pads layout网表导不进去！

setup→layer definition, 在弹出的layers setup 框中单击Max Layers..., 然后点OK。 再导一次ASCII file试试看。

还是不行！

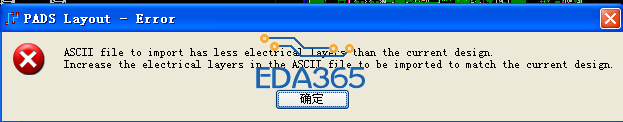

我是在原PCB中，再导入网表的，就出现上图中的问题，现在我用ECO功能就行了！

我也出现了这个问题，好没好

传文件看看。

http://www.eda365.com/forum.php? ... mp;extra=#pid585327
