分享一個對於連接平面層VIA的快速放置方法

时间：10-02 整理：3721RD 点击：

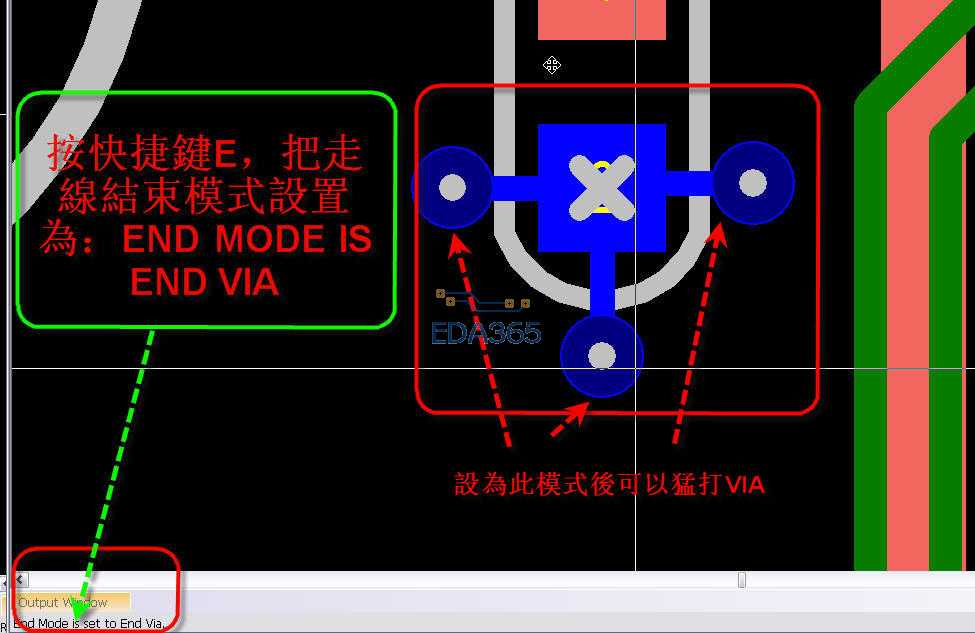

在ROUTER中按F3走線，再按E，多切換幾次，把END MODE切換為END MODE IS SET TO VIA
這樣在要加VIA時只要雙擊左鍵即可完成。可以猛加VIA。
特別針對電源要打VIA到平面去的。或者是BYPASS電容返回路徑上要多加幾個VIA的狀況。可以很好的提高工作效率。

不错！很好的方法
