PSDS显示问题请教

时间:10-02 整理:3721RD 点击:
如何设置我选中那个层那个层在面,我现在是不管选中那个层,比如BOTTOM,电脑显示还是TOP在最上面,这个要怎么而设置让我选中的层在最上面,有谁能赐教一下,谢谢

直接快捷键L(层数),比如L2,第二层就显示在最上面。

C:\Documents and Settings\Smack.Yan\Desktop这个东西要勾,还有层叠的颜色要有打开

C:\Documents and Settings\Smack.Yan\Desktop

图片还是搞不上来,被吹啊C:\Documents and Settings\Smack.Yan\Desktop

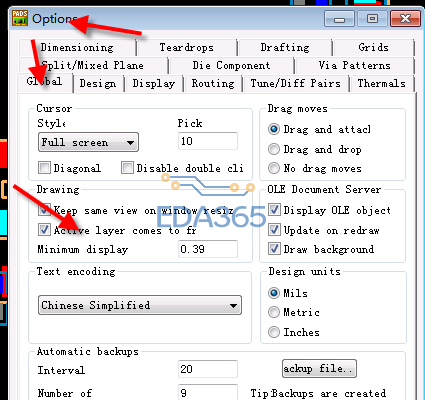

算了,还是用语言描述吧,在OPTION 里面的General里面的Drawing 里面的Active layer comes to front这个选项要勾

另一种方法:直接输入Z1,就只显示第一层了。Z2就只显示第二层了。

帮你上个图


谢谢,还有图片是只能用回复的才能上传上去吗

我还不会上传图片呢,求赐教

快捷键  D
