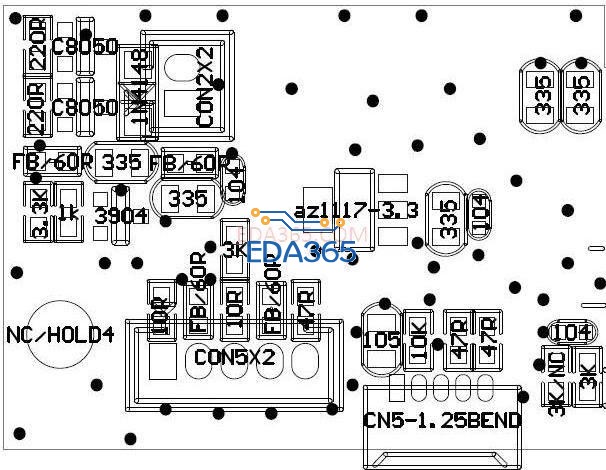

PADS9.3如何生成这样的图，谢谢！

急要，先谢谢大家啦！

元件属性含value就可以的

出光绘时就能生成 这样的asm文件

这个是导出DXF，在AUTOCAD看到的效果。
其实你在导出DXF，在CAD打开后可以在复制到一个新建的文件，
就会看到原来元件的实际样子了。

楼上的太麻烦了。直接在pads中就可以看到了

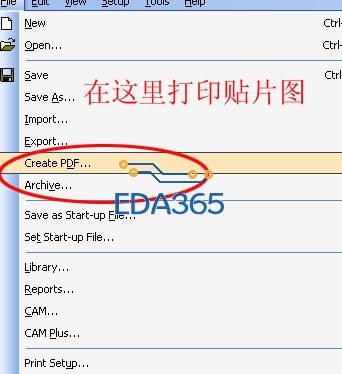

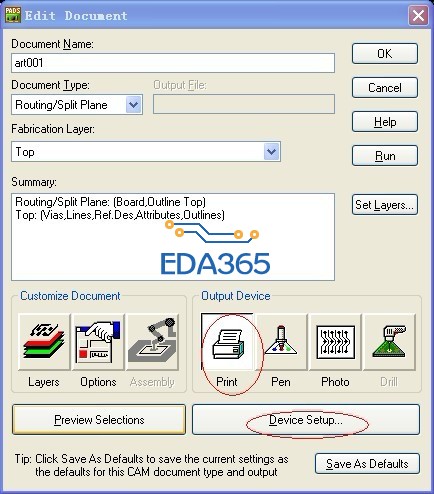

输入@camdocs  然后 点file->cam   在cam中选择silktop  和silkbottom   然后设置一定的参数  点击预览就是行了 也可以打印pdf文件

很多人都说装PDF打印机，我已经装了，但还是打不出这样的图啊，大家都说得很简略

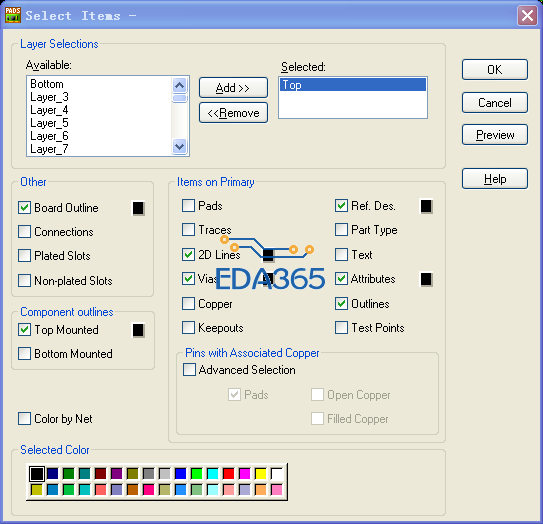

出CAM时把打勾的选上

学习中，谢谢！

其实买本书，基础的东西都是有的，要反复操作练习。

有哪些比较适合初学者的书推荐没?先谢啦

有这种书么?

当然有了。这种就是出cam文件的时候就有这么一段教程。怎么显示小编所说的PDF。
