打孔换层

时间:10-02 整理:3721RD 点击:
在ROUTE里面,先前走线是4到6层。现在想走6到5层,打不上孔换不了层?请问在哪里设置啊?
而且第5层是我设置的电源层。请高手指点

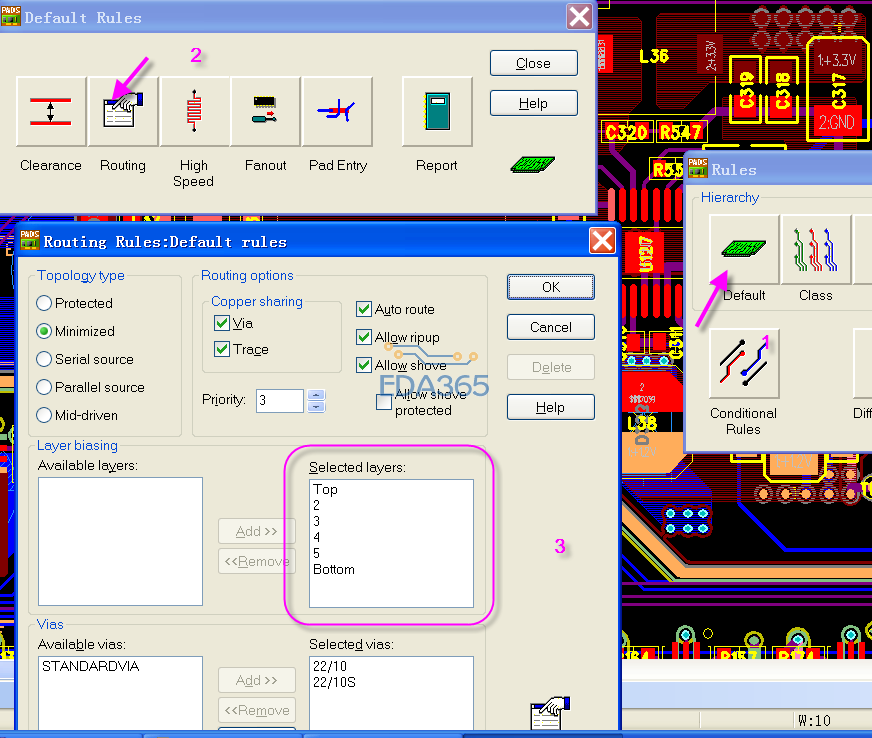

看图:

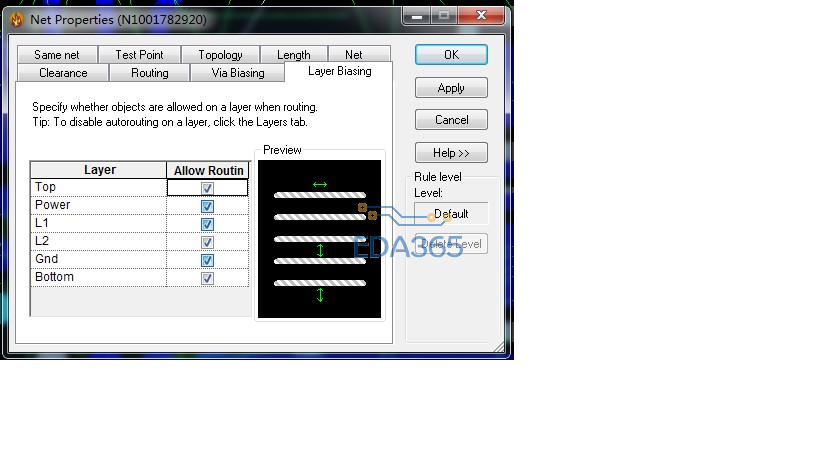

我板子里是这样设的啊!

我的孔设置成这样会不会问题?


我感觉是上面那个图那样设置的问题。但我不知道怎么改。
