如何制作一个keepout 区
时间:10-02
整理:3721RD
点击:
大家好!我用的是PADS2007,碰到下面一个问题:如何制作一个keep out 区呢,画了一个2D线却无法像命名solder mask 层那样呢。那样命名的时候会出现这样的提示:at least one keepout restriction must be set,说要必须设置至少一个布线框限制。这是怎么回事呢。请各路高手指点。

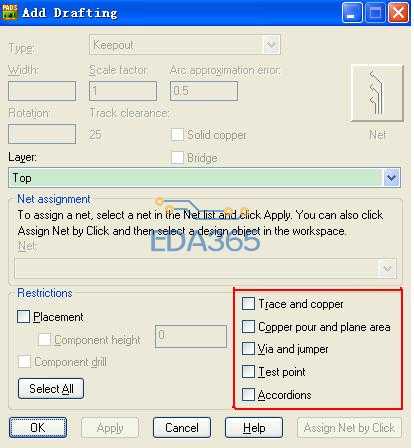

你这个keepout是做什么用的,要选择。
多谢多谢!问题以解决了
多谢多谢!问题以解决了
没看懂
