纠结的露铜问题
时间：10-02
整理：3721RD
点击：

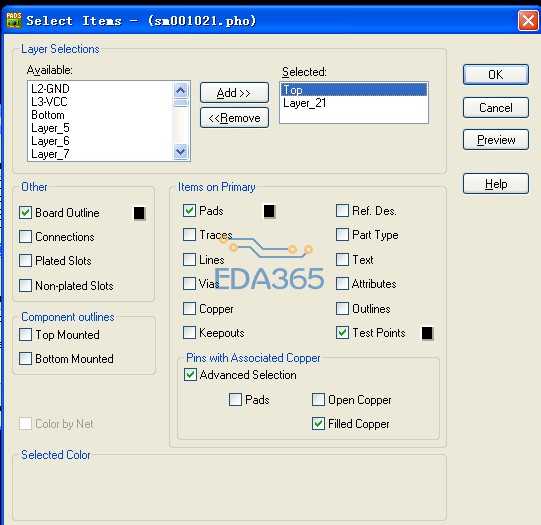

我在solder mask top层画了铜，gerber设置见图，但生产gerber后，却不见露的铜皮，是怎么回事，求解，求解！
求解
把你的 Solder Mask TOP 的 CAM 设置发出来看看.
正常情况21层应该是Solder Mask TOP ，但你的不是。
是不是开了最大层数啊?要是这样的21层就不是阻焊层了，好像是121层才是啊，呵呵
学习

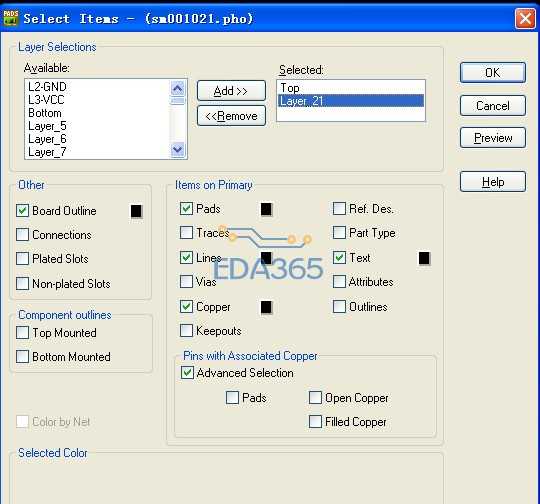

我上面发的图片就是Solder Mask TOP 的设置啊
果真是开了最大层 谢谢
开了最大层用21层也没问题，不过你要确认在PCB中加的铜皮也在21层！理论上除了线路层外其他任何层都能变更作用！
