pads出图遇到的问题,急,

时间:10-02 整理:3721RD 点击:

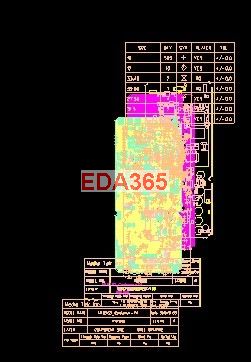

各位大侠,我在pads9.0里面出图以后,导入cam以后,偏掉了,如下图所示


请问是为什么呢?

自己做沙发,还有个问题,在导入cam里面的时候,那个format应该选什么呢?在pads里面哪里可以设置呢?我好想出图没看到呢!


关于各层无法对齐,主要是导出时设置原点及offset
参考http://www.eda365.com/forum.php?mod=viewthread&tid=44598
导入CAM里那个format好像是默认的,一般我都没有管它。PADS里设置估计是在导gerber时的Device Setup里吧,好像只有这里可以设置,我也没有进行设置过,都是用的默认。还需高手指点了!

多谢了,应该allegro的format是5 5,所以我不清楚pads应该设多少?不过非常感谢!

我自己把这个问题解决了,我来做个总结。

1.关于不能对齐的问题,3楼里面的帖子已经说的很详细了。
2.关于format的问题,确实是在导gerber时的Device Setup里面,一般默认是2.4,导入cam350,基本也就是默认,但是这里有个问题,就是cam350里面的drill和层又偏掉了。这时候可以用cam350里面的edit--layers-allgn命令,选取该命令后在认为不动层的某一PAD 上单点左键,再点右键确认该点,再在想要移动的层对应的点上单击左键,这时该点就会变白色,双击右键即可对齐。至此,问题完美解决!

隔了这么久,又翻到这个帖子,我再补充下,其实没对齐的问题,drill层设置的offset和其他层没有保持一致,我太。
我是肿么了。:'(:'(

学习了
