Verify Design 的問題...

时间:10-02 整理:3721RD 点击:

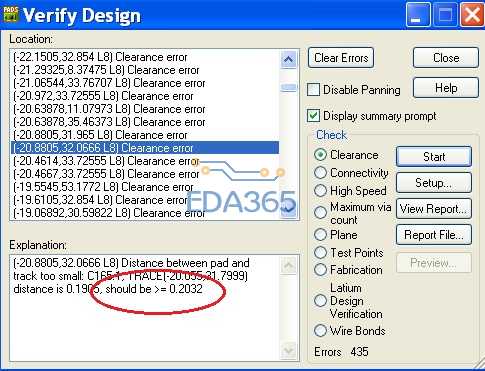

圖中看到 should be >= 0.2032
這是我 Copy 回來的檔案,請問如何可以找出在那裡設了 Clearance 為 0.2032
我在 Setup -> Rules -> Default Rules -> Clearance 中找不到這 0.2032 的設定,
請問如何可以找出在那裡設了 Clearance 為 0.2032? 謝謝!


L8 看看

L8 是指 Layer 8 吧!
可以每個 Layer 設定 Clearance 嗎 ?

我告诉你,你要给我分哦!

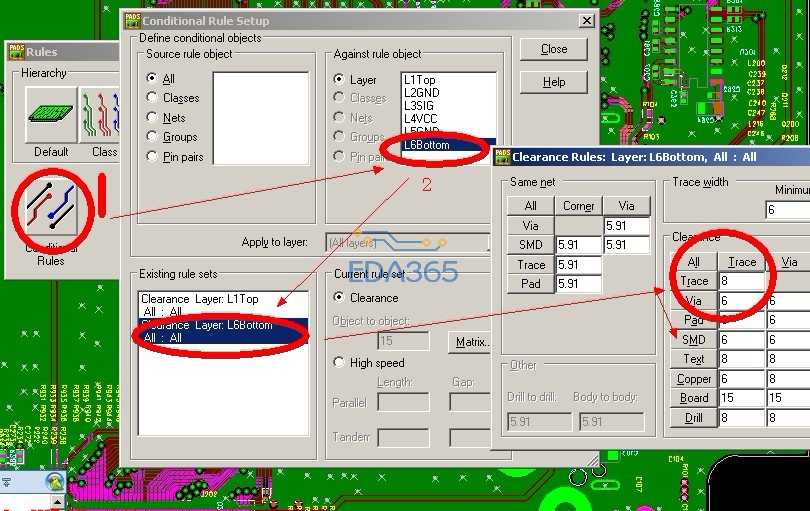

从上面看,你都是L8层有这个问题,很可能是L8层单独设置了“条件规则”了

清楚,明白。我給你分。 Thanks !
